鹰潭高品质的旋片式真空泵型号参数

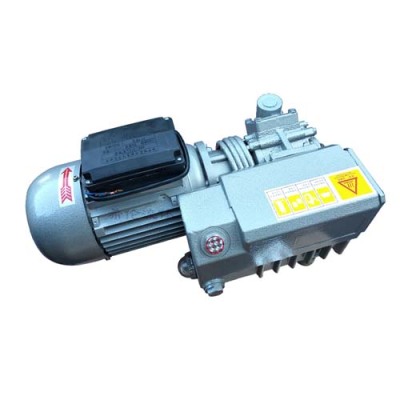

XD系列旋片式真空泵概述:
XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD系列旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。
XD系列真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD系列真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。
端面漏油，因前后端面碰伤不平，端板未拧紧，应将端面修平拧紧。2X型双级旋片式真空泵维修:将旋片式真空泵拆离真空系统，放油先拆低真空端，取下后端板后，再取低真空转子及键，然后将前端板拆下，取出真空转子及转片、弹簧等，取下视镜、排气阀门、排气盖，用汽油或者用酒精彻底清洗零件。拆时应注意每个零件的部位，方向及组合松紧，拆下的零件应分开放置， 不允许混在一起，互相磨伤。检查零部件，看有无磨损或拉毛，打烂等不良现象，按情况进行修理或更换。注意前后端板发现有较大程度的擦伤，说明装配时转子与中隔板不垂直，应予调整定位销钉，如太严重时应予修理或更换。旋片式真空泵检查间隙:分别将高转子放入高真空室，低转子放入低真空室，用刀口尺及厚薄规检查间隙，两端的间隙应基本相等。
计量泵结构及工作原理:计量泵由传动机座部件、泵头部件、电机三部份组成。传动机座部件由电机带动蜗杆旋转，通过蜗轮、下套筒，将动力传递给N形轴。N形轴与偏心块带动曲柄连杆机构和十字头,驱动柱塞作往复运动;通过N形轴和行程调节机构调节回转偏心来调节柱塞的行程，从而调节流量大小；随着柱塞在液缸内的往复运动，吸、排阀组交替地启闭，液体被不断吸入和排出液力端；泵在吸入行程中，泵头液腔体中形成负压，使吸入阀打开，液体流入缸腔；在排出行程中，柱塞的移动在液体上增加了压力，使排出阀打开将液体排出。
对初次安装好的旋片真空泵，应先做一次试车运转，此时泵应无安装不当的振动及无冲击声响，电机不应超负荷，油温和限真空度应符合技术规格。停旋片真空泵时应先关断进气嘴上的阀门，装有放气阀者对泵放气，再截断电源，再停水源。旋片真空泵使用中注意事项:经常注意油位。泵起动后再缓慢打开阀门。经常注意泵运转是否正常，有无声响，电机是否超负荷运转。注意冷却水是否中断。注意泵温升不超过40℃
