莆田高品质的旋片式真空泵规格齐全
真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。
适用范围:
真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
入口压力范围:100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
水环式真空泵的工作原理水环泵工作轮2在泵体1中旋转时形成了水环3和工作室5。水环与工作轮构成了月牙形空间。右边半个月牙形的容积由小变大，形成吸气室。左边的半个月牙形的容积由大变小，构成了压缩过程(相当于排气室)。被抽气体由进气管8和进气口4进入吸气室。转子进一步转动，使气体受压缩，经过排气口6和排气管7排出。排出的气体和水滴由排气管道7进入水箱10，此时气体由水中分离出来，气体经管管道9排到大气中，水由水箱进入泵中，或经过管道11排到排水设备中。
直联旋片真空泵的喷油直联真空泵的油位过高，可入出多余油量。直联真空泵的减雾器中有泵油或杂物，应清除。直联旋片真空泵的漏油直联真空泵的放油螺塞，油箱垫片或装配不当，螺钉拧紧;直联真空泵的油标未拧紧，有机玻璃过热变形;直联真空泵的泵身部件与支座的连接挚垫片未垫好;油封装配不当或磨损;应予调整或更换。直联旋片真空泵的噪 音直联真空泵旋片弹簧折断，可调换弹簧。

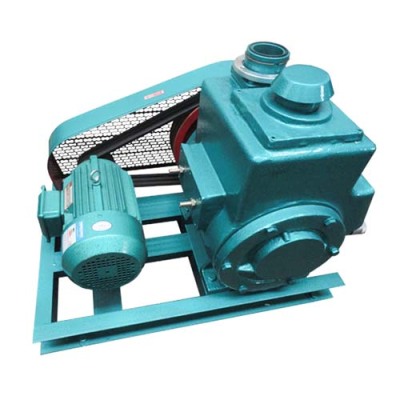

旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。 【2X型双级旋片式真空泵】结构及原理:旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用,转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A 及C 容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B 及D 容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
