吴忠高品质的旋片式真空泵型号参数
旋片式真空泵用广泛:
它可单独使用，也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用，可用于真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、镀膜、食品包装、印刷、溅射、真空铸造、仪器、仪表配套、冰箱、空调流水线和实验室等真空作业以及配套使用。
旋片式真空泵泵内偏心安装的转子与定子固定面相切，两个(或以上)旋片在转子槽内滑动(通常为径向)并与定子内壁相接触，将泵腔分为几个可变容积的一种旋转变容积真空泵。通常，旋片与泵腔之间的间隙用油来作为密封，所以旋片真空泵一般是油封式机械真空泵。
泵进气口连续敞通大气运转，不得超过三分钟。不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有baoza性的气体。泵不得作压缩泵或输送泵用。泵的工作环境:温度5℃～40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
抽气过程:见图2，气体由进气嘴进入高真空室，起初是高压强，高低真空室都充满大气，两个排气门都打开排气。随着抽气的进压下降(即真空度提高)，高真空室压力不足以推开排气门，气体经中隔板而进入低真空室，此时压力亦不足推开排气门，但低真空室进入有一定量油，帮助推开排气门，气体亦随之排出。排出的气体夹杂着的油粒，经挡油网过滤而使油分离，只有气体排出泵外，气体路径见图2。油密封室里的油，由油池A经前端板上的孔供给。低真空室里的油，由油池A经后端板上的孔供给。高真空室的油，由中隔板上的孔，循环供给。前后端盖的密封是由泵体上部的油池B经泵体端面室的孔而流入油槽进行密封的。

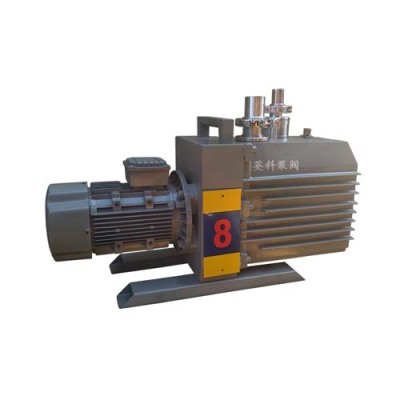

2XZ型直联旋片式真空泵双级高速直联结构旋片式真空泵(以下简称直联旋片式真空泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。直联旋片式真空泵装有气镇阀，具有延长泵油使用时间和泵油混水的作用。直联旋片式真空泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有返油的措施(2XZ-8)无油封漏油污染场地的措施。
