德州高品质的旋片式真空泵结构和原理

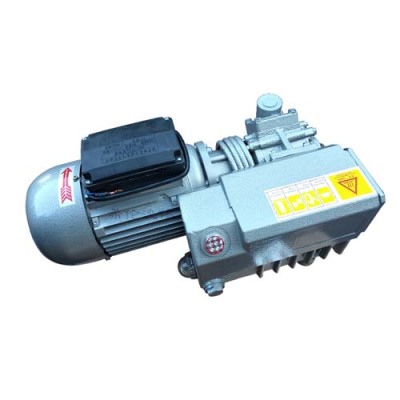

X型旋片式真空泵的介绍及用途:
X型旋片式真空泵系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等（工艺品专用泵）。它可单独使用，也可作为罗茨泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。主要型号有:X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。
三、X型旋片式真空泵的特点:
1、X型旋片式真空泵具有极限真空高，由于其转子偏心质量小，且对转子作了平衡，故振动小。
2、X型旋片式真空泵抽气效率高。
3、X型旋片式真空泵气镇性能好。X型旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
4、X型旋片式真空泵配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
5、X型旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。
泵进气口连续敞通大气运转，不得超过三分钟。不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有baoza性的气体。泵不得作压缩泵或输送泵用。泵的工作环境:温度5℃～40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
计量泵结构及工作原理:计量泵由传动机座部件、泵头部件、电机三部份组成。传动机座部件由电机带动蜗杆旋转，通过蜗轮、下套筒，将动力传递给N形轴。N形轴与偏心块带动曲柄连杆机构和十字头,驱动柱塞作往复运动;通过N形轴和行程调节机构调节回转偏心来调节柱塞的行程，从而调节流量大小；随着柱塞在液缸内的往复运动，吸、排阀组交替地启闭，液体被不断吸入和排出液力端；泵在吸入行程中，泵头液腔体中形成负压，使吸入阀打开，液体流入缸腔；在排出行程中，柱塞的移动在液体上增加了压力，使排出阀打开将液体排出。
2X型旋片式真空泵的订货须知:请提供以下详细数据:①旋片式真空泵的产品名称与型号②旋片式真空泵的真空度要求单位PA或MPA③旋片式真空泵抽速要求单位L/S或M3/MIN④旋片式真空泵的使用条件和功况条件⑤旋片式真空泵的电机功率（KW）⑥旋片式真空泵的转速（r/min）⑦旋片式真空泵的电压〔V〕⑧旋片式真空泵的进出口口径⑨旋片式真空泵是否带附件，以便我们的为您正确选型。若已经由设计单位选定我公司的旋片式真空泵的产品型号，请按旋片式真空泵型号直接向公司销售部订购。
