巴彦淖尔高品质的旋片式真空泵结构和原理
XD系列旋片式真空泵概述:
XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD系列旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。
XD系列真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD系列真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。

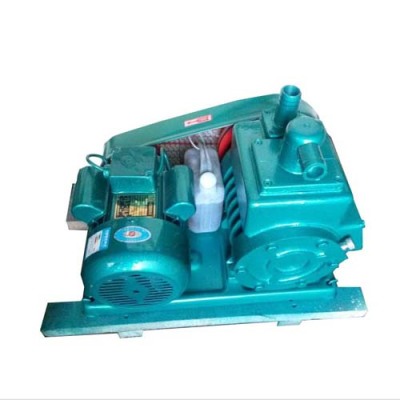

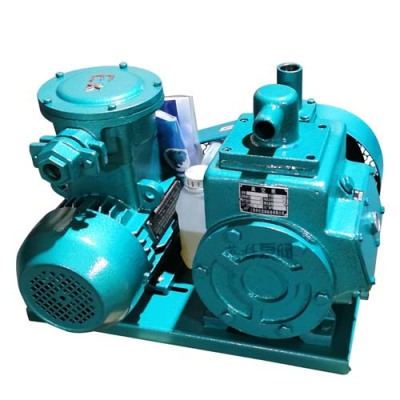

2X 型双级旋片式真空泵卧式型引进产品，属国内空白，已通过省级鉴定，目前已申报国家鉴定本泵系双级偏心式旋片结构。它有偏心装置，泵孔内的转子及转子槽内旋片，转子带动旋片旋转时，旋片紧粘腔壁把进排气口分割开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性缩小气体，推开排气，从而获得真空。本泵同国内同类产品相比，耗电少，真空度高，噪音低，外观美观，重量轻等优点.2X系列的各种真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
水环式真空泵是液环式真空泵中常见的一种。液环式真空泵是带有多叶片的转子偏心装在泵壳内。当它旋转时，把液体抛向泵壳并形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的旋转变容真空泵。当工作液体为水时，称水环泵。水环泵主要用于粗真空、抽气量大的工艺过程中。在化工、石油、轻工、医及食品工业中得到了广泛地应用，如真空过滤、真空送料、真空浓缩、真空脱气等。单级水环泵的限压力可达8～2×103Pa，双级水环泵的限压力可达1×102Pa，排气量为0.25～500m3/h。
2X型旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。2X型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。2X型旋片式真空泵的性能参数表:2X型旋片式真空泵注意:（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。（2）抽速度是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见图4。（3）温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。（4）2X型旋片式真空泵型号表示方法:列2X—8，2代表双级泵，X代表旋片式真空泵，一横线后面的数字8代表每秒钟的抽速。
