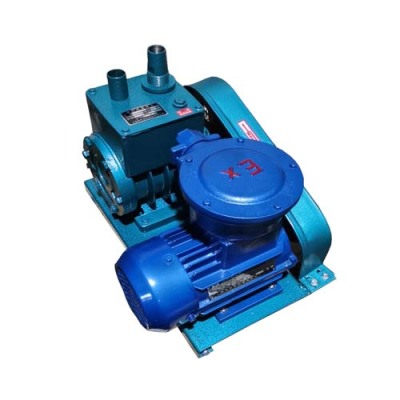

株洲高品质的旋片式真空泵结构和原理
旋片式真空泵用广泛:
它可单独使用，也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用，可用于真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、镀膜、食品包装、印刷、溅射、真空铸造、仪器、仪表配套、冰箱、空调流水线和实验室等真空作业以及配套使用。
旋片式真空泵泵内偏心安装的转子与定子固定面相切，两个(或以上)旋片在转子槽内滑动(通常为径向)并与定子内壁相接触，将泵腔分为几个可变容积的一种旋转变容积真空泵。通常，旋片与泵腔之间的间隙用油来作为密封，所以旋片真空泵一般是油封式机械真空泵。
每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。泵油采用清洁的SY1634-70 1号真空泵油。泵可在通大气或真空度下一次起动。XZ-1单级型泵如果起动困难，可拔掉进气管塞帽起动，随后投入运转。2XZ真空泵特点;抽速快，体积小，重量轻，噪声低，维修方便，限真空度高等优点。按限真空均为6×10-2Pa（即5×10-4Torr，注:Torr=133.32Pa)。
水环式真空泵的工作原理水环泵工作轮2在泵体1中旋转时形成了水环3和工作室5。水环与工作轮构成了月牙形空间。右边半个月牙形的容积由小变大，形成吸气室。左边的半个月牙形的容积由大变小，构成了压缩过程(相当于排气室)。被抽气体由进气管8和进气口4进入吸气室。转子进一步转动，使气体受压缩，经过排气口6和排气管7排出。排出的气体和水滴由排气管道7进入水箱10，此时气体由水中分离出来，气体经管管道9排到大气中，水由水箱进入泵中，或经过管道11排到排水设备中。
如果直联旋片式真空泵对真空度要求不高，且油的污染更换频繁，直联真空泵油供应困难，可采用50号机械油代替。如果直联旋片式真空泵环境温度低，起动困难，限真空要求不高，可采用粘度较上略低的真宅泵油或机械油直联旋片式真空泵的限真空不高及其消除直联真空泵的油位太低，有较大排气声，可加入清洁的直联真空泵油。直联真空泵的油为可凝性蒸汽所污染，可开气镇净化或更换新油。直联真空泵的口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。
