铜陵高品质的旋片式真空泵工作原理

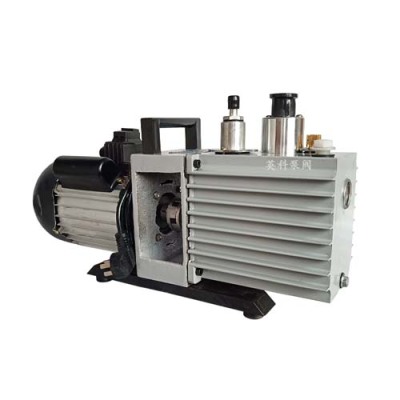

X型旋片式真空泵的介绍及用途:
X型旋片式真空泵系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等（工艺品专用泵）。它可单独使用，也可作为罗茨泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。主要型号有:X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。
三、X型旋片式真空泵的特点:
1、X型旋片式真空泵具有极限真空高，由于其转子偏心质量小，且对转子作了平衡，故振动小。
2、X型旋片式真空泵抽气效率高。
3、X型旋片式真空泵气镇性能好。X型旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
4、X型旋片式真空泵配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
5、X型旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。
换油时不宜开动电机，以免使排气阀片跳动过于剧烈和疲劳。严禁用煤油、汽油、酒精等对泵作非拆卸的清洗。注:旋片式真空泵换油好的油温升高后进行。如停旋片真空泵时间较长，应取下排气罩放上排气塞，封闭进气口，放净积水。2X型双级旋片式真空泵故障原因与排除方法:旋片式真空泵一般故障的排除:旋片式真空泵真空度不高:如被抽气体温度高，则应先将气体冷却后再进入旋片真空泵内。B、如吸入硬物缸内磨损，应修复更换。
2X型旋片式真空泵的订货须知:请提供以下详细数据:①旋片式真空泵的产品名称与型号②旋片式真空泵的真空度要求单位PA或MPA③旋片式真空泵抽速要求单位L/S或M3/MIN④旋片式真空泵的使用条件和功况条件⑤旋片式真空泵的电机功率（KW）⑥旋片式真空泵的转速（r/min）⑦旋片式真空泵的电压〔V〕⑧旋片式真空泵的进出口口径⑨旋片式真空泵是否带附件，以便我们的为您正确选型。若已经由设计单位选定我公司的旋片式真空泵的产品型号，请按旋片式真空泵型号直接向公司销售部订购。
水环泵的压缩比由泵的吸气口终了位置和排气口开始位置所决定。因为吸气口终止位置决定着吸气腔吸入气体的体积；而排气口开始的位置决定着排气时压缩了的气体的体积。对已经确定了结构尺寸的水环泵，可以求出其压缩比。水环式真空泵的工作原理是:水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。叶轮被偏心的安装在泵体中，当叶轮旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触。
