白山高品质的加药计量泵工作原理
计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动，并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。

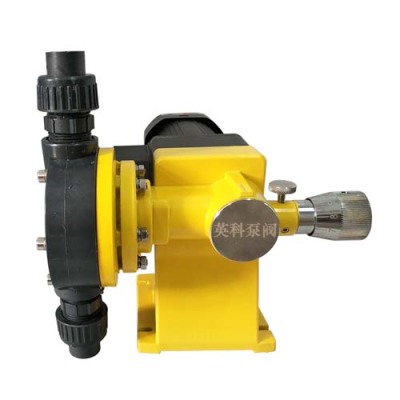

计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式，活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间，然后经出口单向阀将其重力推出，完成一次计量和输送。上 述动作周而复始，实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下，吸入到泵头的流体应充满定容 积空间，排出后流体无残留。因液体不可压缩的特性，这种容积计量的方式是*准确的。当然，定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程，即改变定量容积，使得每次输送的流体容积增大或缩小；另一种是调节动作的快慢，即改变单位时间内吸入-排出的次数。
随着人们对生产工艺过程和自动化程度要求的普遍提高，作为化学剂计量和添加环节的执行机构，计量泵的性和可控制性变得日益重要起来。石油化工等行业向来以生产过程的高度自动化而著称，也是集散式、分布式和智能式计算机控制系统应用广泛的领域之一，因而要求与之相配套的执行器——计量泵亦要具备灵活多样的控制模式，可以方便地与计算机系统构成各种控制回路，实现更复杂更的过程控制。为顺应这一新的趋势，上的计量泵制造商如德国普罗名特公司在其产品传统性能继续领先世界的同时，借助于嵌入式微处理器系统，将多种调节控制功能和数据通讯协议整合到计量泵中，真正实现了从冲程频率到冲程长度的双维调节，使其产品成为世界首创的智能精密计量泵。
白山高品质的加药计量泵工作原理
计量泵的流量调节方式及性能曲线流量调节:计量泵的流量可通过调节冲程频率、冲程长度、冲程频率+冲程长度、调节旁路等方式进行调节。通过调节冲程长度调节流量时，可分为手动调节、电动调节和气动调节三种。 计量泵典型安装图入口管路常见附件:Y型过滤器出口管路常见附件:安装阀和脉冲阻尼器，必要时安装背压阀。电磁驱动计量泵有哪些优势电磁驱动计量泵只有一个运动部件——电枢轴，运动部件越少则计量泵工作越。适合于低流量、低压力工作场合，并且在供电电压波动时有良好的补偿作用。
白山高品质的加药计量泵工作原理

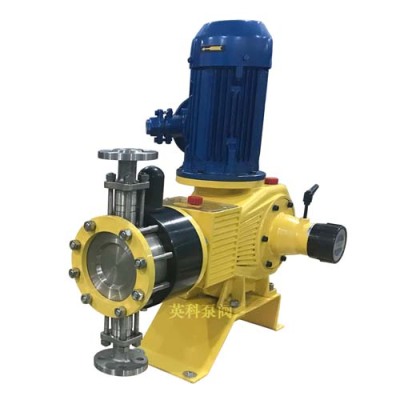

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，率为95%。
白山高品质的加药计量泵工作原理
