阿坝藏族羌族自治州高品质的旋片式真空泵结构和原理
旋片式真空泵主要用途
1、真空泵是用以抽除特定密封器内的气体，使该容器获得一定真空度的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、健康、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研部门、大专院校、工矿企业作科研和生产与教学之用。
2、由于真空泵是用黑色金属制造，而且比较准确，整个泵的工作都是与油联系在一起的，所以它不适用于抽除含氧过高的、有毒的、有爆开性的浸蚀黑色金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使使用。如有气镇装置的泵，可抽除一定量的可凝汽体。
3、真空泵可以用来直接获得真空度在10-3托以下的真空作业，以及配合其它真空设备获得真空度10-3托以上的真空作用之用。
4、真空泵一般在不底于5℃的室温及不高于90%的相对温度的环境内使用。
2XZ型直联旋片式真空泵双级高速直联结构旋片式真空泵(以下简称直联旋片式真空泵)。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片旋转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。直联旋片式真空泵装有气镇阀，具有延长泵油使用时间和泵油混水的作用。直联旋片式真空泵具有体积小，重量轻、噪声低，起动方便等优点。此外，还有返油的措施(2XZ-8)无油封漏油污染场地的措施。

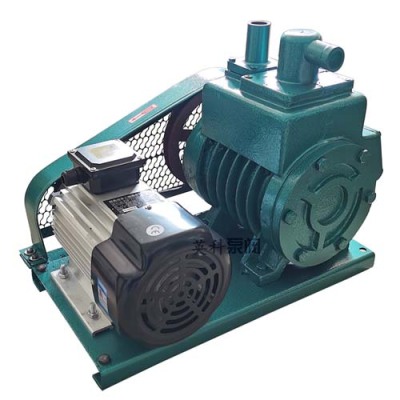

如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为液体，真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2x-4以上的泵都装有能放入一定量气体的掺气阀11见图12X旋片式真空泵结构说明2X型的各种真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。见图2、图3。在泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。高转子前端伸出前轴；后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧支撑开而装于槽内。泵的进气口处有过滤网，而排气口处有挡油网，视镜左边有掺气阀，下边有放油寒。
旋片式真空泵工作原理:泵壳内装一偏心的转子。转子上有若干槽，槽内有可以滑动的滑片。转子转动槽内的滑片向四周伸出，不与泵壳接触。气体于滑片与泵壳所包围的空间扩大的一侧吸入，于二者所包围的空间缩小的它侧排出。滑片真空泵所产生的低压可达0.06Pa。齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。
