韶关高品质的电动隔膜泵结构和原理
电动隔膜泵工作原理
电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
产品特点
1:结构紧凑、体积小、重量轻、装拆方便；
2:传动效率高；
3:运转平稳、噪音低；
4:使用寿命长；
5:可无泄漏输送介质；
6:可承受空载运行；
7:不需灌引水，能自吸；
8:通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9:根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯，完全可以满足不同用户的需要。过流部件也可根据用户要求，分为、不锈钢、衬胶、铝合金电，机分为普通型和防爆型。
隔膜泵的原理是容积泵中较为的一种形式。它是依靠一个隔膜片的来回鼓动而改变工作室容积来吸人和排出液体的。 。隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械隔膜计量泵、液压传动和气压传动等。其中应用较为广泛的是液压传动。（下图）为液压传动的隔膜泵，隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成。

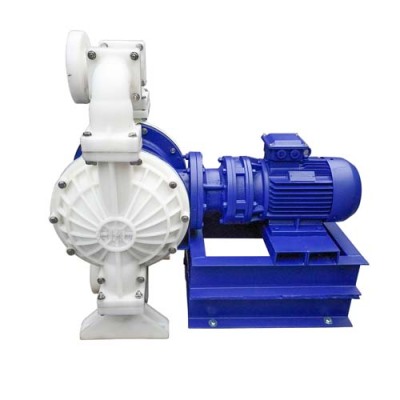

韶关高品质的电动隔膜泵结构和原理
隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了膜片部产生过大的变形而设置的，一般称为膜片限制器。气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。

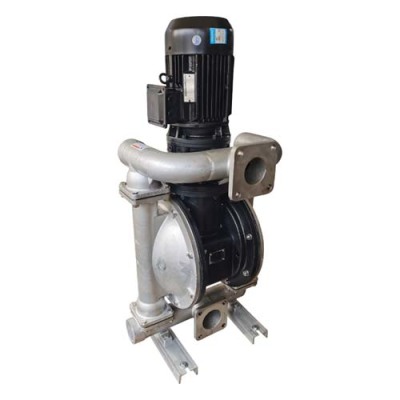

韶关高品质的电动隔膜泵结构和原理
气动隔膜泵其常用的有五种材质:塑料、铝合金、铸铁、不锈钢、特氟龙。气动隔膜泵工作原动隔膜泵工作时为了使活柱不与腐蚀性料液直接接触，将气缸腔体与液料用隔膜分开，实质也是往复泵的原动隔膜泵其有四种材质:工程塑料、铝合金、铸铁、不锈钢。电动隔膜泵有其中四种材质:塑料、铝合金、铸铁、不锈钢。电动隔膜泵工作原理:电机通过减速箱带动左右两端柱塞上面的隔膜一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀，隔膜的运动，造成工程腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。隔膜泵膜片根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯等安置在各种场合，用来抽送各种介质以满足需要。
