滁县高品质的旋片式真空泵结构和原理

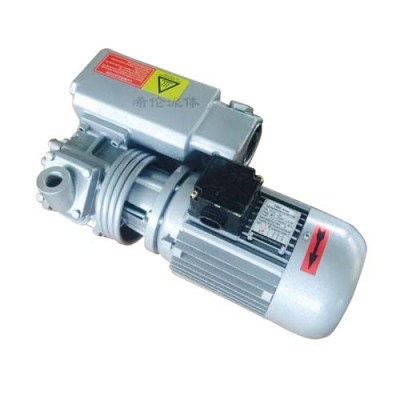

XD型旋片式真空泵的特点:
1、XD型旋片式真空泵可以在任意入口压强下工作，的特点。
2、在XD型旋片式真空泵的内部装有油雾消除器，能有效地消除泵排出的气体中的油雾，避免油雾对周围环境的污染。
3、在XD型旋片式真空泵的吸气口装有逆止阀，当泵停止时逆止阀与泵内专门设置的孔的联合作用下，可以立即使泵与被抽系统隔离，防止泵油返入被抽系统，同时保持了被抽容器的真宽度，因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀，从而可以减少用户的使用费用。
4、XD型旋片式真空泵配有油气分离器，它与油雾消除器一起组成了有效的消音系统，能消除排气噪音，避免噪音污染。
5、XD型旋片式真空泵和电动机直接联接安装，采用空气冷却，不需水冷却管道，因此本型是一种结构紧凑，安装简便的设备。
6、结构设计合理，振动小，不用地脚螺栓即可工作。
水环式真空泵的构造，泵轴上安装了对于圆柱形泵壳偏心的星形叶轮，启动前，向泵内注入规定高度的水。当叶轮旋时，由于离心力的作用将水甩至泵体四壁，形成一个和转轴同心的水环，水环上部的内表面与轮壳相切，水环下半部的内表面则与轮壳形成了一个气室，这个气室的容积在右半部是递增的，在前半圈黄区域随着轮壳与水环间容积的增加而形成真空，因此空气通过抽水管及真空泵泵壳端盖上月牙形的进气口被吸入真空泵内；在后半圈红区域中，随着轮壳与水环间容积的减少而空气被压缩，经过泵壳端盖上另一个月牙形排气口被排出。叶轮不断地旋转，水环式真空泵就能把空气抽走。
将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，旋片真空泵的抽速关系见图4。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能返油以及容易起动。
