珠海高品质的旋片式真空泵厂家直供

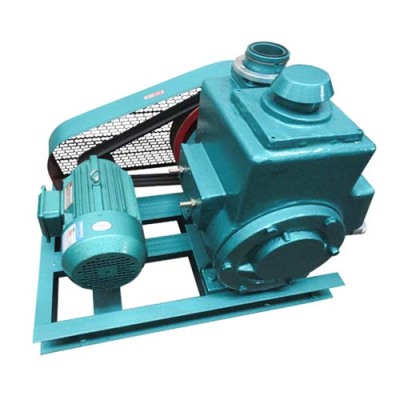

X型旋片式真空泵的介绍及用途:
X型旋片式真空泵系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等（工艺品专用泵）。它可单独使用，也可作为罗茨泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。主要型号有:X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。
三、X型旋片式真空泵的特点:
1、X型旋片式真空泵具有极限真空高，由于其转子偏心质量小，且对转子作了平衡，故振动小。
2、X型旋片式真空泵抽气效率高。
3、X型旋片式真空泵气镇性能好。X型旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
4、X型旋片式真空泵配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
5、X型旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。
检查问隙:分别将高转子放入高真空室，低转子放入低真空室，用刀Vl尺及厚薄规检查问隙，两端的间隙应基本相等。装配前应清洗干净并烘干，按图4进行装配，先装高真空端，将弹簧转片托起装入高转子内，然后放进高真空室，装上前端板，再装定位销钉，均匀拧紧螺钉，装配后应转动灵活轻松，均匀一致。然后再装低真空转子及后端盖，低转片的槽应向后端板一边。再装排气门，排气阀片应贴紧阀板坐，再装其它零件。
螺杆泵是依靠泵体与螺杆所形成的啮合空间容积变化和移动来输送液体或使之增压的回转泵。螺杆泵的工作原理是:螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体(是腐蚀性液体)一种容积泵。
抽速是根据几何尺寸算出的在大气压强J时，实际抽速与几何抽速基本相符合，在各种不同的压强时，抽速有-定下降，抽速与压力关系温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。型号表示方法，列2X-1，2代表双级泵，X代表旋片式真空泵，1表示每秒钟的抽速。2X-30A旋片式真空泵维修 将泵拆离真空系统，放油先拆低真空端(见图3)，取下后端板后，再取低真空转子及键，然后将前端板拆下，取出真空转子及转片、弹簧等，取下视镜、排气阀门、排气盖，用汽油或者用酒精清洗零件。拆时应注意每个零件的部位，方向及组合松紧，拆下的零件应分公开置，不允许混在一起，互相磨伤。检查零部件，看有无磨损或拉毛，打烂等不良现象，按情况进行修理或更换。注意前后端板发现有较大程度的擦伤，说明装配时转子与中隔板不垂直，应予调整定位销丁，如太严重时应予修理或更换。
