计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动，并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。

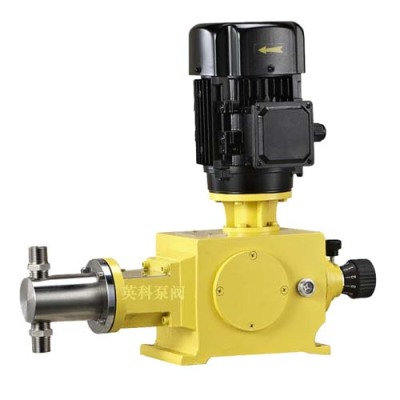

计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式，活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间，然后经出口单向阀将其重力推出，完成一次计量和输送。上 述动作周而复始，实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下，吸入到泵头的流体应充满定容 积空间，排出后流体无残留。因液体不可压缩的特性，这种容积计量的方式是*准确的。当然，定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程，即改变定量容积，使得每次输送的流体容积增大或缩小；另一种是调节动作的快慢，即改变单位时间内吸入-排出的次数。
计量泵安装注意事项出口高于，避免虹吸现象泵头与注射阀要求竖直安装所附管件用手旋紧即可，请勿使用工具；螺纹处不使用生料带电源电压稳定，并且接地安装环境整洁宽敞，通风良 六 计量泵的选型确定压力:所选取计量泵的额定压力要略高于所需要的实际高压力，一般高出10～20%。不要选择过高，压力过高会浪费能源，增加设备的投资和运行费用。确定流量:所选取的计量泵流量应等于或略大于工艺所需流量。计量泵流量的使用范围在计量泵额定流量范围的30～100%较好，此时计量泵的重复再现精度高。考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90%。
台州高品质的加药计量泵结构和原理

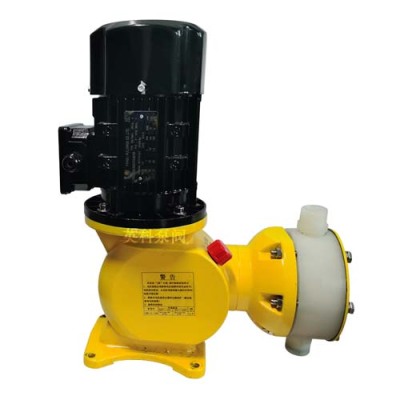

膜片—隔膜由纯PTFE材料制成，可与大多数化学品兼容，使用寿命超过5年。投稳定性，在100-240伏电压范围内泵稳定工作，不受电压波动影响,提高了泵的工作效率。其性能满足不同行业的需要。在同类产品中是具竞争优势。并且低廉的价位，可以在竞争激烈的国内计量泵市场中立足脚跟。计量泵适用市场约占15%左右的市场份额，此市场品牌占主导。用户在性能、性、价格及服务等方面的综合要求较高。
台州高品质的加药计量泵结构和原理
过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行机构间信号交换的标准，具有外控功能的计量泵亦主要采用这种方式，实现对冲程频率和冲程频率的外部调节。位置式伺服机构是实现冲程长度调节的普遍方法。一体化的伺服机构被设计成能够直接接受来自调节器或计算机的0/4-20mA控制信号，从而自动调节冲程长度在0-100％范围内变化。相对而言实现冲程频率调节的方法比较多样，主要有变频电机控制和直接继电触点控制两种。经由0/4-20mA电流信号控制的变频调速器驱动计量泵电动机按所需速度运行，从而实现冲程频率的调节。对于电磁驱动和部分电机驱动的计量泵，亦可以利用外部触点信号来调节冲程频率。
