五指山高品质的旋片式真空泵工作原理
旋片式真空泵是一种油封式机械真空泵，是真空技术中最基本的真空获得设备之一。
旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。有单级旋片真空泵和双级真空泵两种。
旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，最后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。
当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。
2X型旋片式真空泵的订货须知:请提供以下详细数据:①旋片式真空泵的产品名称与型号②旋片式真空泵的真空度要求单位PA或MPA③旋片式真空泵抽速要求单位L/S或M3/MIN④旋片式真空泵的使用条件和功况条件⑤旋片式真空泵的电机功率（KW）⑥旋片式真空泵的转速（r/min）⑦旋片式真空泵的电压〔V〕⑧旋片式真空泵的进出口口径⑨旋片式真空泵是否带附件，以便我们的为您正确选型。若已经由设计单位选定我公司的旋片式真空泵的产品型号，请按旋片式真空泵型号直接向公司销售部订购。

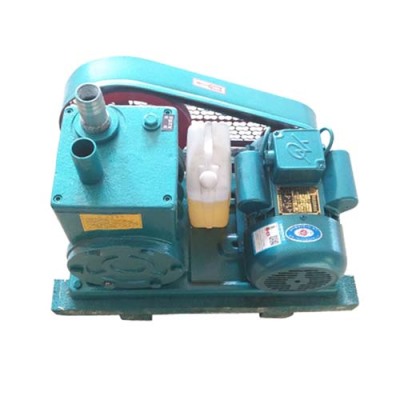

抽速是根据几何尺寸算出的在大气压强J时，实际抽速与几何抽速基本相符合，在各种不同的压强时，抽速有-定下降，抽速与压力关系温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。型号表示方法，列2X-1，2代表双级泵，X代表旋片式真空泵，1表示每秒钟的抽速。2X-30A旋片式真空泵维修 将泵拆离真空系统，放油先拆低真空端(见图3)，取下后端板后，再取低真空转子及键，然后将前端板拆下，取出真空转子及转片、弹簧等，取下视镜、排气阀门、排气盖，用汽油或者用酒精清洗零件。拆时应注意每个零件的部位，方向及组合松紧，拆下的零件应分公开置，不允许混在一起，互相磨伤。检查零部件，看有无磨损或拉毛，打烂等不良现象，按情况进行修理或更换。注意前后端板发现有较大程度的擦伤，说明装配时转子与中隔板不垂直，应予调整定位销丁，如太严重时应予修理或更换。
注:检查直联旋片真空泵的的限真空，以压缩式水银真空计为准。郑重说明:违反上述规定操作使用所造成的人身伤害以及财产损失，本公司概不负责。直联旋片真空泵严禁抽除易燃，易爆及有毒的气体;直联旋片真空泵不得抽除对金属有腐蚀性及能与泵油起化学反应的气体;直联旋片真空泵不得抽除含有颗粒尘埃及大量水蒸气的的气体;直联旋片真空泵被抽气体的温度不得超过80℃，使用环境温度为了-5℃-60℃;
