襄阳高品质的旋片式真空泵结构和原理
XD型旋片式真空泵的特点:
1、XD型旋片式真空泵可以在任意入口压强下工作，的特点。
2、在XD型旋片式真空泵的内部装有油雾消除器，能有效地消除泵排出的气体中的油雾，避免油雾对周围环境的污染。
3、在XD型旋片式真空泵的吸气口装有逆止阀，当泵停止时逆止阀与泵内专门设置的孔的联合作用下，可以立即使泵与被抽系统隔离，防止泵油返入被抽系统，同时保持了被抽容器的真宽度，因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀，从而可以减少用户的使用费用。
4、XD型旋片式真空泵配有油气分离器，它与油雾消除器一起组成了有效的消音系统，能消除排气噪音，避免噪音污染。
5、XD型旋片式真空泵和电动机直接联接安装，采用空气冷却，不需水冷却管道，因此本型是一种结构紧凑，安装简便的设备。
6、结构设计合理，振动小，不用地脚螺栓即可工作。
对初次安装好的旋片真空泵，应先做一次试车运转，此时泵应无安装不当的振动及无冲击声响，电机不应超负荷，油温和限真空度应符合技术规格。停旋片真空泵时应先关断进气嘴上的阀门，装有放气阀者对泵放气，再截断电源，再停水源。旋片真空泵使用中注意事项:经常注意油位。泵起动后再缓慢打开阀门。经常注意泵运转是否正常，有无声响，电机是否超负荷运转。注意冷却水是否中断。注意泵温升不超过40℃

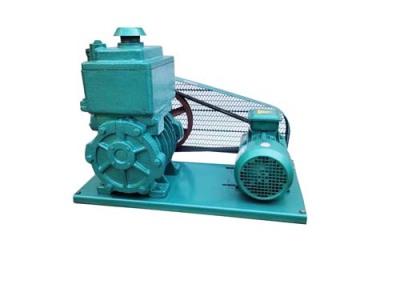

旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。 【2X型双级旋片式真空泵】结构及原理:旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用,转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A 及C 容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B 及D 容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
泵进气口连续敞通大气运转，不得超过三分钟。不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有baoza性的气体。泵不得作压缩泵或输送泵用。泵的工作环境:温度5℃～40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
