X型旋片式真空泵的介绍及用途:
X型旋片式真空泵系单级旋片式真空泵,国内首创的能抽除大量水蒸气的新产品,由于泵本身带有油再生装置和可靠的气镇装置,延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备,适用于电子器件制造,真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等(工艺品专用泵)。它可单独使用,也可作为罗茨泵、扩散泵的前级泵使用,但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时,应加附设装置。主要型号有:X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。
三、X型旋片式真空泵的特点:
1、X型旋片式真空泵具有极限真空高,由于其转子偏心质量小,且对转子作了平衡,故振动小。
2、X型旋片式真空泵抽气效率高。
3、X型旋片式真空泵气镇性能好。X型旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体,从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外,而避免凝结在泵中。
4、X型旋片式真空泵配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压,可将泵温调至75oC±5oC,从而提高排出泵外,但应使泵温不超过80oC(油箱测温点)。
5、X型旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部,通过安装在底部的放水阀排出泵外。
水环式真空泵的构造,泵轴上安装了对于圆柱形泵壳偏心的星形叶轮,启动前,向泵内注入规定高度的水。当叶轮旋时,由于离心力的作用将水甩至泵体四壁,形成一个和转轴同心的水环,水环上部的内表面与轮壳相切,水环下半部的内表面则与轮壳形成了一个气室,这个气室的容积在右半部是递增的,在前半圈黄区域随着轮壳与水环间容积的增加而形成真空,因此空气通过抽水管及真空泵泵壳端盖上月牙形的进气口被吸入真空泵内;在后半圈红区域中,随着轮壳与水环间容积的减少而空气被压缩,经过泵壳端盖上另一个月牙形排气口被排出。叶轮不断地旋转,水环式真空泵就能把空气抽走。
水环式真空泵工作原理:水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时,将水甩至泵壳形成一个水环,环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心,右半轮毂与水环间的进气空间4逐渐扩大,从而形成真空,使气体经进气管进入泵内进气空间。随后气体进入左半部,由于毂环之间容积被逐渐压缩而增高了压强,于是气体经排气空间及排气管被排至泵外。罗茨真空泵工作原理:转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。

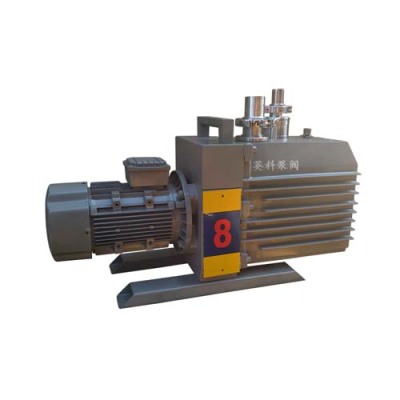

【2X型双级旋片式真空泵】产品用途及使用范围:1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。由于旋片式真空泵是用黑金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。如有气镇装置的泵,可抽除一定地的可凝汽体。
