计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动，并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。
计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式，活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间，然后经出口单向阀将其重力推出，完成一次计量和输送。上 述动作周而复始，实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下，吸入到泵头的流体应充满定容 积空间，排出后流体无残留。因液体不可压缩的特性，这种容积计量的方式是*准确的。当然，定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程，即改变定量容积，使得每次输送的流体容积增大或缩小；另一种是调节动作的快慢，即改变单位时间内吸入-排出的次数。

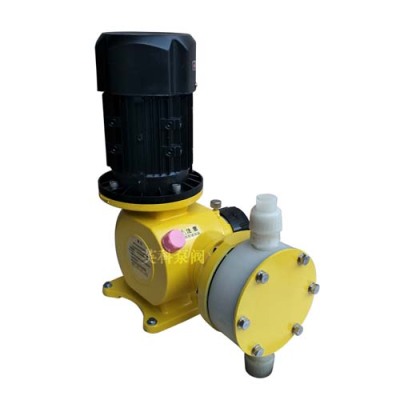

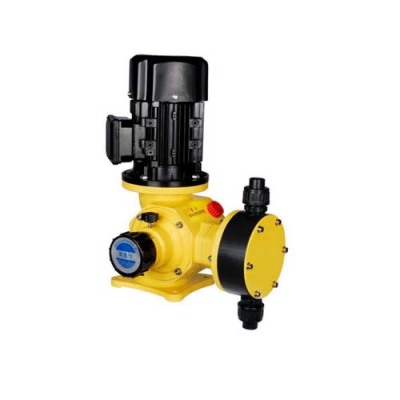

JYM型隔膜计量泵操作规程泵的起动、停止操作泵起动前的准备工作在开车前检查各连接处螺栓是否拧紧，不允许有松动，检查管道安装是否正确，进出口管路是否畅通。箱体内加注90#齿轮油,JYM—Ⅰ型油位在离油孔孔底1/3处,JYM—Ⅱ型油位在油尺刻线处,加油30分钟再重新检查油位,并确信出口线路畅通。松开泵头及缸体端排气螺塞,用手转动电机使溶液及油液出现,此过程使空气从泵体内排掉,如果气体封闭在润滑油或泵的液力端,则隔膜泵将不能正常工作.(针对我厂的物料不允许外放的特点,可采取以下方法对泵头进行排气:将阀门切换至打循环状态,用手转动或盘动电机后点动来运行,必要时可调节流量至一定值,来达到排气的目的.)
青岛高品质的加药计量泵生产厂家
停车手动调节。在停车时手动调节计量泵的行程。运转中手动调节。在泵运转中改变轴向位移，以间接改变曲柄半径，达到调节行程长度的目的。常用方式有N形曲轴调节、L形曲轴调节和偏心凸轮调节等。运转中自动调节。常见的有气动控制和电动控制两种。气动控制是通过改变气源压力信号达到自动调节行程的目的。电动控制是通过改变电信号达到自动调节行程的目的。据了解，计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体(是腐蚀性液体)一种容积泵。计量泵也称定量泵或比例泵。计量泵属于往复式容积泵，用于计量的，通常要求计量泵的稳定性精度不超过±1%。随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质(液体)广泛的优势尤为显得特出。
青岛高品质的加药计量泵生产厂家
降低生产能耗，改善产品质量，是在薄膜、片材、型材等生产工艺中应用广泛。泵头采用 工具钢制造，高耐温510℃，耐压690bar，流量可达70000cc/min。行星齿轮计量泵 行星齿轮计量泵在一个泵体上可具有多个出口，这可以减少驱动单元，降低设备成本，缩小设备体积，广泛用于化纤纺丝工艺。该泵可用多种不同的材料制造，高 耐温340℃，耐压500bar，流量可达144cc/min/port。
