计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动,并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。
计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式,活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间,然后经出口单向阀将其重力推出,完成一次计量和输送。上 述动作周而复始,实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下,吸入到泵头的流体应充满定容 积空间,排出后流体无残留。因液体不可压缩的特性,这种容积计量的方式是*准确的。当然,定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程,即改变定量容积,使得每次输送的流体容积增大或缩小;另一种是调节动作的快慢,即改变单位时间内吸入-排出的次数。

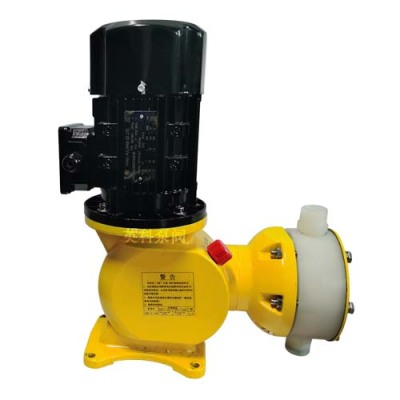

电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,吸入阀打开,吸入液体。当膜片向前死点移动时,此时吸入阀关闭,排出阀打开,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。加计量泵工作原理 :利用隔膜之前后动作使隔膜与泵头间变化造成球阀上下移动形成真空吸附与推挤现象达到液体输送的目的。
湛江高品质的加药计量泵型号参数
当计量泵出口为大气压时,如何提高泵的重复计量精度?在计量泵排出阀安装阀弹簧可以改善重复计量精度,有效的改善办法是在管线的末端安装一个背压阀。采用自吸方式计量过氧化氢时,系统内产生气穴。计量泵安装自排气泵头,采用自灌式吸液。保持吸液管线尽可能短。计量泵安装、运行之后不计量液。是否安装了排泄管并且排泄阀闭合?在计量泵引液阶段排泄阀需要打开。注意:并不是的计量泵都有排泄阀。
湛江高品质的加药计量泵型号参数
喂料机内部筛网若有破损请及时更换,避免大块的干剂投入螺旋喂料机,损坏螺旋或驱动电机。6、两个压力式液位计每隔一个月要检查和清理一下头上中心的薄膜。由于剂有粘粘性,在吹送时应注意送料管路是否通畅,尤其是料斗下方和出料口两处。正常时打开料斗上口的端盖,有向下吸力,若无吸力或反风,说明送料管路不通畅,应及时检查。(建议每加运行20小时应拆开检查)料斗内有加热器,正常时送风一段时间,送料管微热,若无变化,说明加热器损坏,应及时检查更换。
