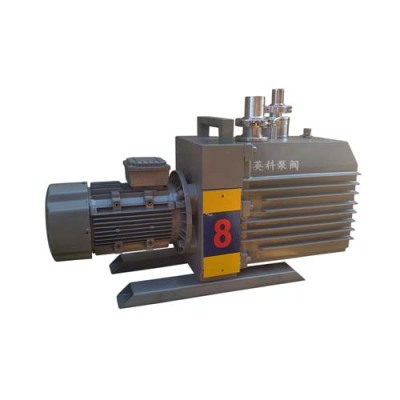

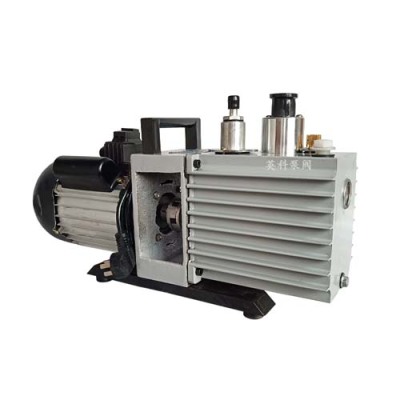

2XZ系列双级旋片式真空泵为双级直联式结构，它的工作性能由高压级与低压级两部分组成，它的吸入口与真空设备连接，在运转时将容器内气体大量吸入与排出，当设备获得真空时，高压排气伐封闭，高压级吸入的气体将转送到第二级，并经第二级吸入成排出，将真空设备可获得了一定的真空度，该泵的技术参数为6×10-2泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，我厂特采用金属刮片，适用与扩散泵的前级泵，精密一起的配套，实验室、医药、食品包装，电子、电光源等单位使用。
2XZ双级旋片式真空泵是用黑色金属与铝合金制造，属较精密的设备。真空泵的主要工作部件浸在特制的真空泵油中运转。因此，不适用于抽除含氧过高的、有毒、有爆炸性的。对真空泵油起化学反应或对黑色金属有腐蚀的气体，更不能作为压缩机和输送泵使用。
双级旋片式真空泵用于制冷、电子灯泡行业、印刷、制药、食品包装、医疗、仪器、化工、半导体、电真空、气体分析、理化实验等。
经过优化设计配重，振动少，噪声低。轴承密封室单独供油，与泵腔隔开，避免了杂质进入轴承、密封过早损坏。根据用户要求，可附带副油箱，达到冷却真空油分离杂质的作用。除老式H-150外，电机均置于泵的上方，结构紧凑，占地面积少滑阀泵虽然是一种老泵，但与旋片泵等比较，它具有允许工作压力高"(104Pa)、抽气量大、能在较恶劣环境下连续工作，经久耐用等突出优点，所以在真空冶炼、真空干燥、真空浸渍、真空蒸馏等行业得到广泛的应用随着真空应用范围越来越广泛，在真空干燥、真空浸渍、真空脱水、真空冶炼等行业用滑阀泵抽除气体都含有大量水蒸汽。
水环式真空泵的构造，泵轴上安装了对于圆柱形泵壳偏心的星形叶轮，启动前，向泵内注入规定高度的水。当叶轮旋时，由于离心力的作用将水甩至泵体四壁，形成一个和转轴同心的水环，水环上部的内表面与轮壳相切，水环下半部的内表面则与轮壳形成了一个气室，这个气室的容积在右半部是递增的，在前半圈黄区域随着轮壳与水环间容积的增加而形成真空，因此空气通过抽水管及真空泵泵壳端盖上月牙形的进气口被吸入真空泵内；在后半圈红区域中，随着轮壳与水环间容积的减少而空气被压缩，经过泵壳端盖上另一个月牙形排气口被排出。叶轮不断地旋转，水环式真空泵就能把空气抽走。
将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，旋片真空泵的抽速关系见图4。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能返油以及容易起动。
