应用范围
广泛应用在航天、航空、原子、石油、化工、制药、电工、陶瓷、冶炼、新材料、真空热处理、真空镀膜等行业。 滑阀真空机组具有显著的节能效果，真空度高，高真空区间抽气量大，可广泛应用于电力工业的变压器、电线电缆、电容器的真空浸渍、真空干燥工艺中。
是真空镀膜、真空冶炼、真空热处理、真空滤油、冷冻干燥；航空模拟试验较理想的真空设备。如抽吸含有少量水蒸汽或少量粉尘的气体，应加装过滤装置。
直联旋片真空泵的喷油直联真空泵的油位过高，可入出多余油量。直联真空泵的减雾器中有泵油或杂物，应清除。直联旋片真空泵的漏油直联真空泵的放油螺塞，油箱垫片或装配不当，螺钉拧紧;直联真空泵的油标未拧紧，有机玻璃过热变形;直联真空泵的泵身部件与支座的连接挚垫片未垫好;油封装配不当或磨损;应予调整或更换。直联旋片真空泵的噪 音直联真空泵旋片弹簧折断，可调换弹簧。

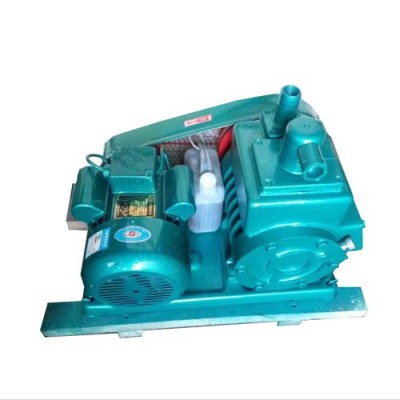

2X型双级旋片式真空泵型号意义:2X型双级旋片式真空泵工作原理及结构图:图1是2 X系列真空泵原理图，转子3及7与高真空搴1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转，由于弹簧9及离心力的作用，转片外端紧贴高低真空室的内表面滑动，把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀l、]5和从过气管4到排气阀门1 0之间分隔开来，形成二或三个容积，并且周期性的大小变化，当在图示位置继续旋转时A及C容积逐渐增大，被抽容积气体没进气嘴进入泵内，同时B及D容积逐渐减少，压力升高，随后冲开排气阀门5及1 0，将气体排出真牢室外，气体经过油面而排于大气之中，因为油是淹住排气门的，故能气体返回真空窒。当抽气压强较高时，高低真空室的阀门都排气，相当于单级泵，当真空度较高时，气体进入真空室，再由排气阀门1 0排出，此时二级串联即进入双级泵工作。
抽速是根据几何尺寸算出的在大气压强J时，实际抽速与几何抽速基本相符合，在各种不同的压强时，抽速有-定下降，抽速与压力关系温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。型号表示方法，列2X-1，2代表双级泵，X代表旋片式真空泵，1表示每秒钟的抽速。2X-30A旋片式真空泵维修 将泵拆离真空系统，放油先拆低真空端(见图3)，取下后端板后，再取低真空转子及键，然后将前端板拆下，取出真空转子及转片、弹簧等，取下视镜、排气阀门、排气盖，用汽油或者用酒精清洗零件。拆时应注意每个零件的部位，方向及组合松紧，拆下的零件应分公开置，不允许混在一起，互相磨伤。检查零部件，看有无磨损或拉毛，打烂等不良现象，按情况进行修理或更换。注意前后端板发现有较大程度的擦伤，说明装配时转子与中隔板不垂直，应予调整定位销丁，如太严重时应予修理或更换。
