电动隔膜泵结构图及工作原理概述

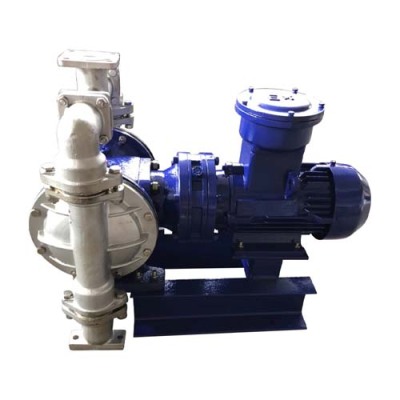

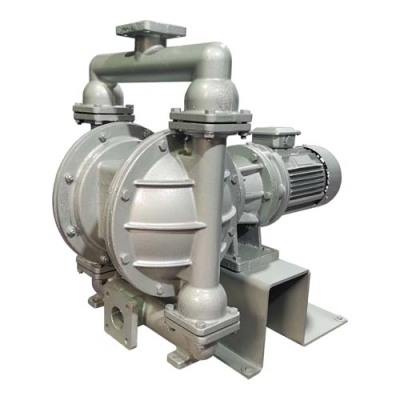

电动隔膜泵是博禹参照进口同类电动隔膜泵样机、结合自身产品的优点，优化改进而成更为理想的电动隔膜泵产品，相关性能参数完全达到进口隔膜泵的参数。
DBY隔膜泵优点
DBY电动隔膜泵在流量0.5～20m3/h、扬程O～30m范围内均可调节大小，口径l0～l00mm。根据所抽送的介质，过流部件可选用铸铁、不锈钢、衬胶等。隔膜分为氯丁橡胶、氟橡胶、丁qing橡胶、聚四氟乙烯等，可以满足不同用户的要求。
隔膜泵是容积泵中较为的一种形式。它是依靠一个隔膜片的来回鼓动改变工作室容积从而吸入和排出液体的。气动隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等，其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中，由曲轴连杆，柱塞和液缸构成的驱动机构与往复柱塞泵十分相似。
丽江高品质的电动隔膜泵生产商
隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使柱塞等重要零件在油介质中工作，处于良好的工作状态。
丽江高品质的电动隔膜泵生产商
当受空气挤压之膜片A达到其位移限时，空气阀会将空气引导至膜片B之背面，同样形成挤压力而使其推离中心体，同时将连结的膜片A拉回中心体，此时膜片B之驱动所产生的液压将入口阀球推回阀座，同时将出口阀球推离阀座使流体能被挤压而从出口排出泵体外。膜片A被拉回中心体这个动作使A室形成真空状态，因而能靠大气压力作用将流体由入口支管将阀球推离阀座而进入A室直至填满。当膜片之运动完成时，空气阀再次引导空气至膜片A之背面，同时膜片B做空气排放动作。在泵回复到 原启动状态时，泵内的两个膜片各自完成了一个空气排放或流体排放的过程。这构成了一个循环泵送过程。依使用状况，泵通过数次的循环泵送动作而使泵达到 自吸状态。
