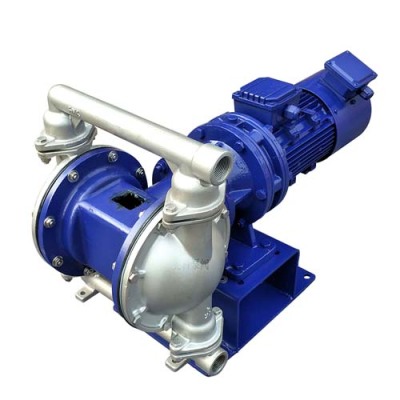

昆明高品质的电动隔膜泵结构和原理
隔膜泵的维修技巧
泵不能正常开启，气动双隔膜泵在正常运行时有三种声音，分别是泵体内介质与泵壳相互碰撞的声音、出入口止回阀间断撞击声、气源间断排气声，若声音异常或者没有动静，则可判定为无法启动。对此，可以检查泵体和轴的连接螺栓是否有松动或者断裂，空气分配阀与导向阀是否存在堵塞或卡涩、隔膜及制动器活塞杆磨损情况等等，按需更换旧件或者清理疏通即可。
开机后压力变送器显示负压，通常是因为阀球及阀座出现了磨损，或者两者之间有异物导致间隙出现问题，不能正常完成运行，对此需要单独检修止回阀。
气泵工作不规律，也多为球阀和球座异常，先检查两者间的贴合度，然后对隔膜也进行相应的检查，若有损坏这更换新件并对其性能进行测试，以此来提升系统处理过程的可靠性。
隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体(一般为油)而传到隔膜，使隔膜来回鼓动。气动隔膜泵缸头部分主要由一隔膜片将被输送的液体和工作液体分开，当隔膜片向传动机构一边运动，泵缸内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使柱塞等重要零件在油介质中工作，处于良好的工作状态。

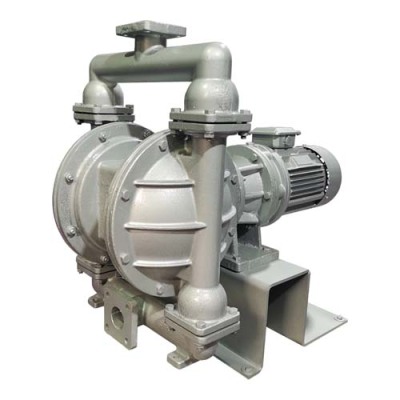

昆明高品质的电动隔膜泵结构和原理
隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了膜片部产生过大的变形而设置的，一般称为膜片限制器。气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。
昆明高品质的电动隔膜泵结构和原理
气动双隔膜泵工作原理图示:气动隔膜泵是一种气动式正向位移自吸泵，右边之泵动解说图显示泵在未自吸前初次泵动之流动模式。空气经由气阀压缩进入膜片A之背面，由膜片挤压液室。此种以空气驱动的方式可免除一般活塞驱动之机械应力，从而显著地延长膜片的寿命。在压缩空气将膜片A（图中隔膜连杆右侧膜片）推离中心体时，另一端之膜片B（（图中隔膜连杆左端膜片））同时被连结之中心轴拉向中心体，此时，膜片B背面之空气由出口排放到泵体外。如此使B室形成真空状态，因而能靠外面大气压力之作用将流体由入口支管将阀球推离阀座使流体能自由地进入B室直至填满。
昆明高品质的电动隔膜泵结构和原理
