三门峡高品质的旋片式真空泵结构和原理
XD系列旋片式真空泵概述:
XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD系列旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。
XD系列真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD系列真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。
水环式真空泵工作原理:水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。罗茨真空泵工作原理:转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。
泵进气口连续敞通大气运转，不得超过三分钟。不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有baoza性的气体。泵不得作压缩泵或输送泵用。泵的工作环境:温度5℃～40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。

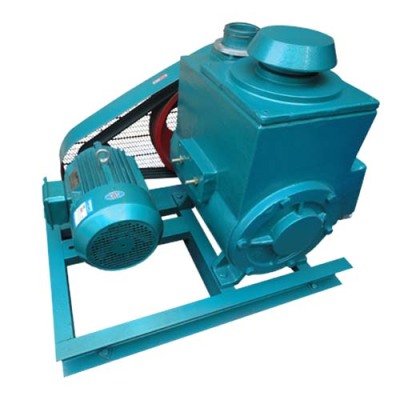

旋片真空泵使用中注意事项:经常注意油位。泵起动后再缓慢打开阀门。经常注意泵运转是否正常，有无声响，电机是否超负荷运转。注意冷却水是否中断。注意泵温升不超过40℃如停车后旋片式真空泵温要下降到5℃以下时，泵内冷水除净。2X型双级旋片式真空泵维护保养:旋片真空泵在工作中除了注意5条事项外，尚须注意下列事项:旋片真空泵须经常保持清洁，泵上不得放置其他物件。
