大同高品质的旋片式真空泵结构和原理

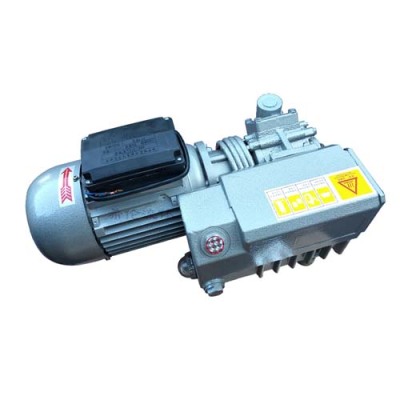

XD系列旋片式真空泵概述:
XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD系列旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。
XD系列真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD系列真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。
旋片真空泵使用时间长，磨损大、间隙增大，应修复或更换受损零件。进气处过滤网堵塞，取下清洗。旋片式真空泵电机超负荷运转:旋片真空泵温太高，照20条（1）款（1）项处理。吸入铁屑或其它机械物质造成单面磨损，应予修复或更换磨损零件。装配不当，造成单面磨损或咬毛，应修理重新装配。旋片式真空泵其它:轴端漏油，密封圈磨损或装配不正确，应更换或重装。开车喷油，油位太高，应放出多余的油，或各挡油装置已坏，应重新调整或修理。
水环式真空泵的工作原理水环泵工作轮2在泵体1中旋转时形成了水环3和工作室5。水环与工作轮构成了月牙形空间。右边半个月牙形的容积由小变大，形成吸气室。左边的半个月牙形的容积由大变小，构成了压缩过程(相当于排气室)。被抽气体由进气管8和进气口4进入吸气室。转子进一步转动，使气体受压缩，经过排气口6和排气管7排出。排出的气体和水滴由排气管道7进入水箱10，此时气体由水中分离出来，气体经管管道9排到大气中，水由水箱进入泵中，或经过管道11排到排水设备中。

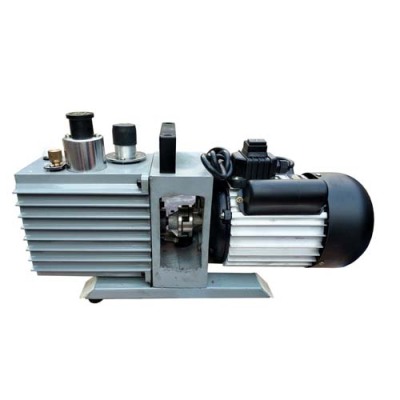

2X型双级旋片式真空泵型号意义:2X型双级旋片式真空泵工作原理及结构图:图1是2 X系列真空泵原理图，转子3及7与高真空搴1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转，由于弹簧9及离心力的作用，转片外端紧贴高低真空室的内表面滑动，把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀l、]5和从过气管4到排气阀门1 0之间分隔开来，形成二或三个容积，并且周期性的大小变化，当在图示位置继续旋转时A及C容积逐渐增大，被抽容积气体没进气嘴进入泵内，同时B及D容积逐渐减少，压力升高，随后冲开排气阀门5及1 0，将气体排出真牢室外，气体经过油面而排于大气之中，因为油是淹住排气门的，故能气体返回真空窒。当抽气压强较高时，高低真空室的阀门都排气，相当于单级泵，当真空度较高时，气体进入真空室，再由排气阀门1 0排出，此时二级串联即进入双级泵工作。
