庆阳高品质的旋片式真空泵工作原理
XD系列旋片式真空泵概述:
XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD系列旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。
XD系列真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD系列真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。
与一般旋片式真空泵一样，滑阀式真空泵也有单级与双之分，当然根据它的结构特征还有立式和卧式两种不同的结构形式。单级滑阀式真空泵限真空值一般可以抽到0.4^-1.3Pa，双级滑阀式真空泵的限压力可以抽到6 X 10-2 ---10-'Pa的范围内。在实际工业应用中，超过一般抽速超出150L/S的工艺要求的，通常采用单级式滑阀真空泵。由于结构上的特点，使得这种泵具有能够长期在较高压强和较差的抽气条件下工作、使用寿命长等优点，在各个领域(例如真空冶炼、真空干燥、真空镀膜、真空浸溃等其他真空作业领域)都得到了广泛的应用。由于滑阀泵耐用、，能在恶劣的抽气环境下工作，因此它可以单.独使用，也可作为其他真空泵的前级泵。
用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。2XZ-1真空泵可在通大气或真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起限真空有所下降，是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，限真空可得到改善。检查2XZ型旋片式真空泵的限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

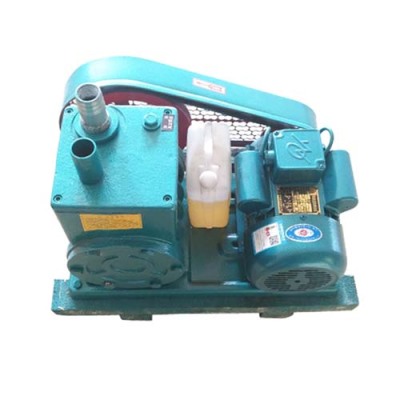

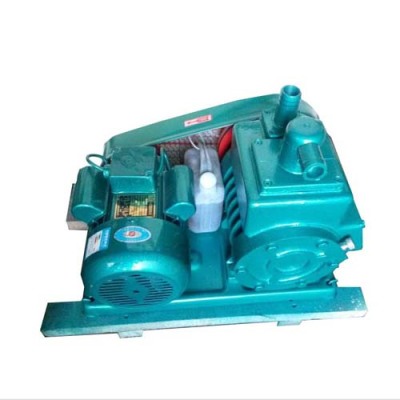

2X型旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。在2X型旋片式真空泵泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。高转子前端伸出前轴；后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧开而装于槽内。2X型旋片式真空泵的进气口处有过滤网，而排气口处有挡油网，视镜左边有掺气阀，下边有放油塞。
