舟山高品质的旋片式真空泵工作原理

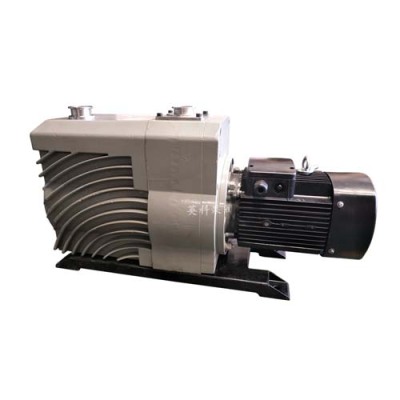

真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。
适用范围:
真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
入口压力范围:100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

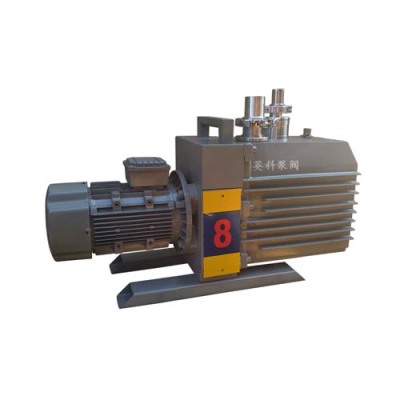

如果 2X型真空泵长期搁置不用，应将油放尽并清洗泵，然后注入新油．2X型旋片真空泵进气口的过滤网应保持清洁，以免抽气速度下降。注:产品使用真空泵油为:100#高速真空泵油（1#真空泵油）2X型旋片式真空泵概述:该旋片真空泵系双级偏心式旋片结构。它有偏心装置，泵孔内的转子及转子槽内旋片，转子带动旋片旋转时，旋片紧粘腔壁把进排气口分割开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性缩小气体，推开排气，从而获得真空。2X型旋片式真空泵同国内同类产品相比，耗电少，真空度高，噪音低，外观美观，重量轻等优点.各种2X型旋片式真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。2XZ-1真空泵可在通大气或真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起限真空有所下降，是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，限真空可得到改善。检查2XZ型旋片式真空泵的限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
2X型旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。2X型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。2X型旋片式真空泵的性能参数表:2X型旋片式真空泵注意:（1）真空度是指被抽容器内剩余气体压强，以分压强为我厂出厂标准，总压强为辅助标准，热偶计测的是各种蒸汽和永久气体的总压强，而麦氏表只能测出永久气体占的分压强，故二表的数值有一定的差异。（2）抽速度是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见图4。（3）温升是指泵温稳定后，在排气阀门处的油的温度与室温之差。（4）2X型旋片式真空泵型号表示方法:列2X—8，2代表双级泵，X代表旋片式真空泵，一横线后面的数字8代表每秒钟的抽速。
