洛阳高品质的旋片式真空泵工作原理

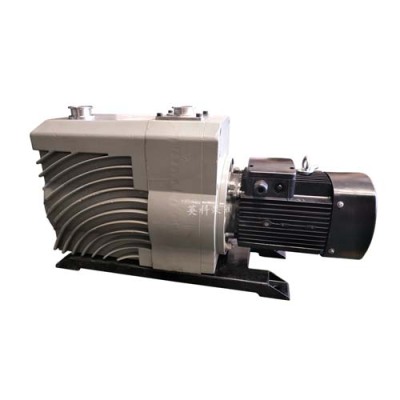

真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。
适用范围:
真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
入口压力范围:100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
抽气过程:见图2，气体由进气嘴进入高真空室，起初是高压强，高低真空室都充满大气，两个排气门都打开排气。随着抽气的进压下降(即真空度提高)，高真空室压力不足以推开排气门，气体经中隔板而进入低真空室，此时压力亦不足推开排气门，但低真空室进入有一定量油，帮助推开排气门，气体亦随之排出。排出的气体夹杂着的油粒，经挡油网过滤而使油分离，只有气体排出泵外，气体路径见图2。油密封室里的油，由油池A经前端板上的孔供给。低真空室里的油，由油池A经后端板上的孔供给。高真空室的油，由中隔板上的孔，循环供给。前后端盖的密封是由泵体上部的油池B经泵体端面室的孔而流入油槽进行密封的。
注:安装时应小心，铁屑、污物、尘埃等落入泵内对初次安装好的旋片真空泵，应先做一次试车运转，此时泵应无安装不当的振动及无冲击声响，电机不应超负荷，油温和限真空度应符合技术规格。停旋片真空泵时应先关断进气嘴上的阀门，装有放气阀者对泵放气，再截断电源，再停水源。旋片真空泵使用中注意事项:经常注意油位。泵起动后再缓慢打开阀门。经常注意泵运转是否正常，有无声响，电机是否超负荷运转。
一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。如果环境温度低，起动困难，限真空要求不高，可采用粘度较上略低的真宅泵油或机械油2XZ旋片式真空泵用途及使用注意事项2XZ真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵，
