贵港高品质的旋片式真空泵结构和原理

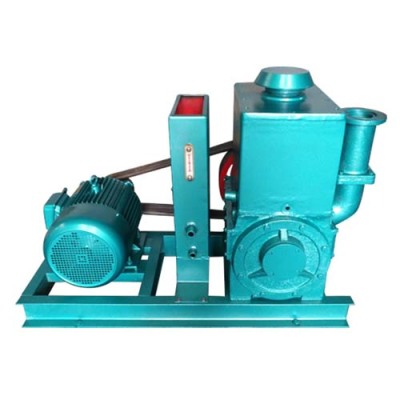

X型旋片式真空泵的介绍及用途:
X型旋片式真空泵系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等（工艺品专用泵）。它可单独使用，也可作为罗茨泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。主要型号有:X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。
三、X型旋片式真空泵的特点:
1、X型旋片式真空泵具有极限真空高，由于其转子偏心质量小，且对转子作了平衡，故振动小。
2、X型旋片式真空泵抽气效率高。
3、X型旋片式真空泵气镇性能好。X型旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
4、X型旋片式真空泵配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
5、X型旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。
进气处过滤网堵塞，取下清洗。旋片式真空泵电机超负荷运转:旋片真空泵温太高，照20条（1）款（1）项处理。吸入铁屑或其它机械物质造成单面磨损，应予修复或更换磨损零件。装配不当，造成单面磨损或咬毛，应修理重新装配。旋片式真空泵其它:轴端漏油，密封圈磨损或装配不正确，应更换或重装。开车喷油，油位太高，应放出多余的油，或各挡油装置已坏，应重新调整或修理。端面漏油，因前后端面碰伤不平，端板未拧紧，应将端面修平拧紧。
注:安装时应小心，铁屑、污物、尘埃等落入泵内2X型旋片式真空泵的使用说明:旋片真空泵运转注意事项:断续起动1—2次，观察在运转中有无异常声响及的震动，无问题方可边续运转。注意油面应在视镜的两条油标线之间，油量多了会引起起动困难、返油、喷油等不良现象，少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降，将泵连续运转几转后，油面才会上升。打开泵进气嘴上的阀门，打开的大小视具体情况而定。
如泵的冷却水不够，应打开或加大冷却水。D、如装配不当，造成单面磨损，应检查再装。油位过低未到视镜油线位置，应加够油量。掺气阀未关严漏气，应关严。油质变坏，更换新油。旋片真空泵漏大气多是由于泵的端面油封不良所致，这时应打开排气盖，检查B处油池是否缺油，如无油应从加油孔处加油，使油池B处积满油.转片弹簧折断，应拆下更换。阀门片损坏，应更换。前端板上油密封里的密封圈损坏或橡胶变质，应更换。
