辽宁高品质的旋片式真空泵工作原理
旋片式真空泵用广泛:
它可单独使用，也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用，可用于真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、镀膜、食品包装、印刷、溅射、真空铸造、仪器、仪表配套、冰箱、空调流水线和实验室等真空作业以及配套使用。

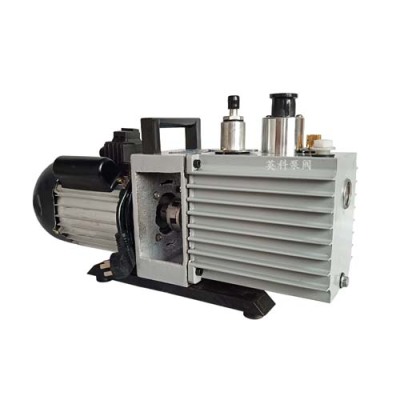

旋片式真空泵泵内偏心安装的转子与定子固定面相切，两个(或以上)旋片在转子槽内滑动(通常为径向)并与定子内壁相接触，将泵腔分为几个可变容积的一种旋转变容积真空泵。通常，旋片与泵腔之间的间隙用油来作为密封，所以旋片真空泵一般是油封式机械真空泵。
2X型旋片式真空泵应用领域:2X型旋片式真空泵是用以抽除特定密封容器内的气体，使该容器获得一定真空的基本设备，由于现代科学技术的高度发展，真空泵的应用遍及各个科学领域和各种企业事业单位，可供冶金、化工、轻工、石油、医疗、制、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。由于2X型旋片式真空泵是用黑金属制造，而且比较精密，整个泵的工作都是联系在一起的，所以2X型旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑金属的和对真空油起化学作用的各种气体，也不可做为压缩机和输送泵使用。如有气镇装置的泵，可抽除一定地的可凝汽体。

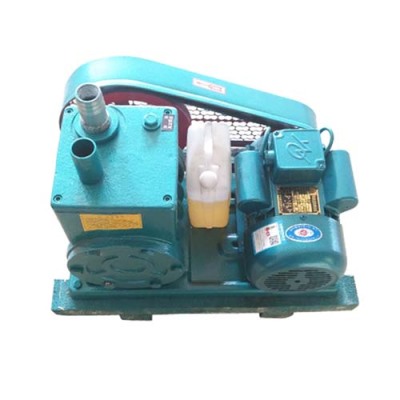

2XZ真空泵长时间不使用时，应加盖好进、排气帽，放置于干燥的场所，注意防潮、防锈;若需要折装检修，一定要由对修泵有一定经验的人员进行，亦可与本公司取得联系。注:直联旋片式真空泵使用说明书对泵油的有关条款不适用于无油真空泵系列。2X型双级旋片式真空泵产品概述:2X型双级旋片式真空泵卧式新型引进产品，属国内空白，已通过省级鉴定，目前已申报国家鉴定本泵系双级偏心式旋片结构。它有偏心装置，泵孔内的转子及转子槽内旋片，转子带动旋片旋转时，旋片紧粘腔壁把进排气口分割开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性缩小气体，推开排气，从而获得真空。本泵同国内同类产品相比，耗电少，真空度高，噪音低，外观美观，重量轻等优点.2X系列的各种真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
2X型双级旋片式真空泵型号意义:2X型双级旋片式真空泵工作原理及结构图:图1是2 X系列真空泵原理图，转子3及7与高真空搴1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转，由于弹簧9及离心力的作用，转片外端紧贴高低真空室的内表面滑动，把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀l、]5和从过气管4到排气阀门1 0之间分隔开来，形成二或三个容积，并且周期性的大小变化，当在图示位置继续旋转时A及C容积逐渐增大，被抽容积气体没进气嘴进入泵内，同时B及D容积逐渐减少，压力升高，随后冲开排气阀门5及1 0，将气体排出真牢室外，气体经过油面而排于大气之中，因为油是淹住排气门的，故能气体返回真空窒。当抽气压强较高时，高低真空室的阀门都排气，相当于单级泵，当真空度较高时，气体进入真空室，再由排气阀门1 0排出，此时二级串联即进入双级泵工作。
