计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动,并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。
计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式,活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间,然后经出口单向阀将其重力推出,完成一次计量和输送。上 述动作周而复始,实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下,吸入到泵头的流体应充满定容 积空间,排出后流体无残留。因液体不可压缩的特性,这种容积计量的方式是*准确的。当然,定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程,即改变定量容积,使得每次输送的流体容积增大或缩小;另一种是调节动作的快慢,即改变单位时间内吸入-排出的次数。
计量泵如何选型确定压力所选取计量泵的额定压力要略高于所需要的实际高压力,一般高出10~20%;不要选择过高,压力过高会浪费能源,增加设备的投资和运行费用。确定流量所选取的计量泵流量应等于或略大于工艺所需流量。计量泵流量的使用范围在计量泵额定流量范围的30~100%较好,此时计量泵的重复再现精度高。考虑到经济实用,建议计量泵的实际需要流量选择为计量泵额定流量的70~90%。
红河哈尼族彝族自治州高品质的加药计量泵现货供应
主要用于大型水处理领域、石油、化工、电厂、天然气、制、造纸、食品、实验室等行业的水处理工程和化学加工艺中。计量泵(Metering pump)也称定量泵或比例泵。计量泵是一种可以满足各种严格的工艺流程需要,流量可以在0-100%范围内无级调节,用来输送液体(是腐蚀性液体)一种容积泵。计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制、食品等各工业领域中。
红河哈尼族彝族自治州高品质的加药计量泵现货供应

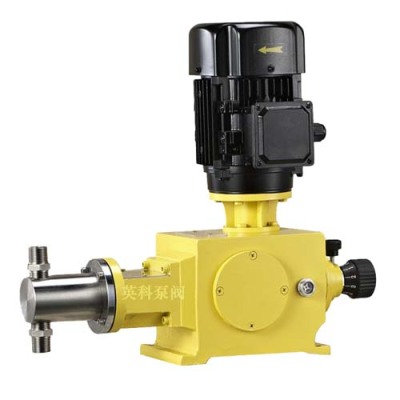

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时,泵腔内逐渐形成真空,吸入阀打开,吸入液体;当柱塞向前死点移动时,此时吸入阀关闭,排出阀打开,液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变弓型连杆间的间距,改变柱塞(活塞)在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程,率为95%。
