计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动，并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。

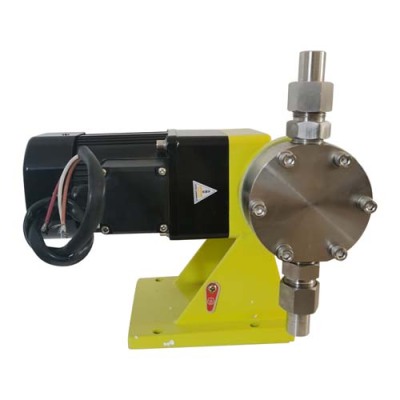

计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式，活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间，然后经出口单向阀将其重力推出，完成一次计量和输送。上 述动作周而复始，实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下，吸入到泵头的流体应充满定容 积空间，排出后流体无残留。因液体不可压缩的特性，这种容积计量的方式是*准确的。当然，定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程，即改变定量容积，使得每次输送的流体容积增大或缩小；另一种是调节动作的快慢，即改变单位时间内吸入-排出的次数。
轴封采用硬质合金机械密封，密封，无泄漏，机械损失小。注50口径以上内件铸件成形。DK型中开式多级泵结转构图。1-泵盏 2-泵体 3-轴承体 4-轴套 5-叶轮 6-泵轴 7-轴封装置。DK中开式多级泵结构特点DK型多级中开泵为水平中开。泵吸入口和吐出口均位于泵中开面下方泵壳下部，水平于两侧与轴心线成垂直方向，检修时无须拆下电机和管路，操作十分方便。轴的支承有滚动轴承和滑动轴承。滚动轴承的除100DK230和250DK240型泵为稀油润滑外其余均为油脂润滑，250DK360型泵为滑动轴承稀油强制循环润滑(配有稀油站)。泵轴封可为填料密封或机械密封。
吕梁高品质的加药计量泵高效率 低噪音

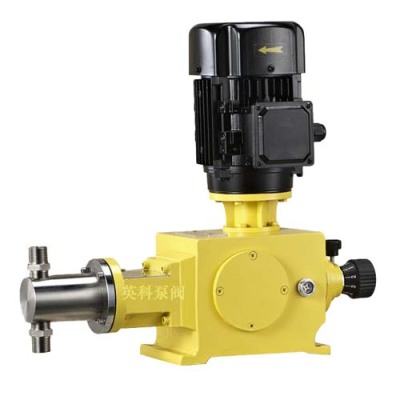

计量泵结构及工作原理:计量泵由传动机座部件、泵头部件、电机三部份组成。传动机座部件由电机带动蜗杆旋转，通过蜗轮、下套筒，将动力传递给N形轴。N形轴与偏心块带动曲柄连杆机构和十字头,驱动柱塞作往复运动;通过N形轴和行程调节机构调节回转偏心来调节柱塞的行程，从而调节流量大小；随着柱塞在液缸内的往复运动，吸、排阀组交替地启闭，液体被不断吸入和排出液力端；泵在吸入行程中，泵头液腔体中形成负压，使吸入阀打开，液体流入缸腔；在排出行程中，柱塞的移动在液体上增加了压力，使排出阀打开将液体排出。
吕梁高品质的加药计量泵高效率 低噪音
电动调节阀是工业半自动化过程扼制中的关紧执行单元仪表。随着工业领域的半自动化程度越来越高，正被越来越多的应用在各种工业出产领域中。与传统的气动调节阀相形具备表面化的长处:（只在办公时才耗费电能），（无碳排放），安装敏捷便捷（无须复杂的气动管路和风泵办公站）。气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、改换器、电磁阀、保位阀等附件去驱动阀门，成功实现开关量或比例式调节，接结束工作业半自动化扼制系统的扼制信号来完成调节管道媒介的流量、压力、温度等各种工艺参变量。气动调节阀的的地方就是扼制简单，反响迅速，且实质，不需额外再采取防爆处理办法。
