银川高品质的旋片式真空泵工作原理
2XZ系列双级旋片式真空泵为双级直联式结构，它的工作性能由高压级与低压级两部分组成，它的吸入口与真空设备连接，在运转时将容器内气体大量吸入与排出，当设备获得真空时，高压排气伐封闭，高压级吸入的气体将转送到第二级，并经第二级吸入成排出，将真空设备可获得了一定的真空度，该泵的技术参数为6×10-2泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，我厂特采用金属刮片，适用与扩散泵的前级泵，精密一起的配套，实验室、医药、食品包装，电子、电光源等单位使用。
2XZ双级旋片式真空泵是用黑色金属与铝合金制造，属较精密的设备。真空泵的主要工作部件浸在特制的真空泵油中运转。因此，不适用于抽除含氧过高的、有毒、有爆炸性的。对真空泵油起化学反应或对黑色金属有腐蚀的气体，更不能作为压缩机和输送泵使用。
双级旋片式真空泵用于制冷、电子灯泡行业、印刷、制药、食品包装、医疗、仪器、化工、半导体、电真空、气体分析、理化实验等。
注:安装时应小心，铁屑、污物、尘埃等落入泵内对初次安装好的旋片真空泵，应先做一次试车运转，此时泵应无安装不当的振动及无冲击声响，电机不应超负荷，油温和限真空度应符合技术规格。停旋片真空泵时应先关断进气嘴上的阀门，装有放气阀者对泵放气，再截断电源，再停水源。旋片真空泵使用中注意事项:经常注意油位。泵起动后再缓慢打开阀门。经常注意泵运转是否正常，有无声响，电机是否超负荷运转。
带有气镇阀的泵如在抽吸气体中含有较多的可凝性蒸汽时，要打开气镇阀2X真空泵维护和保养保持皮带式旋片真空泵的清洁，杂物进入泵内。每周一次检查油的污染情况，换油之前，2X型皮带旋片真空泵先运转30分钟，使油变稀，然后停泵，从放油孔放油，再敝开进气口运转1-2分钟，此时可从吸气口缓·漫加入少量清洁油，以更换油腔内存油。油中不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低限真空。拆洗泵内零件时，一般用纱布擦拭即可，当清洗时，可用汽油擦洗，但烘干后方可装配。

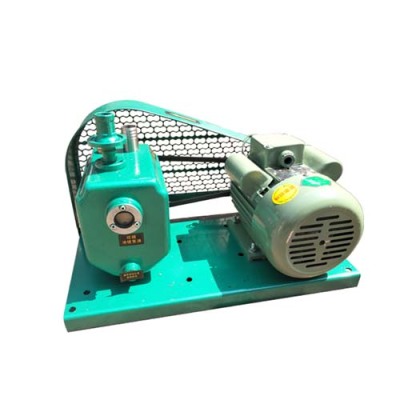

如被抽除的气体中含有较高的蒸汽气体时，在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时，此时蒸气被压缩成为液体，真空泵无法排出，而混在真空油内，使泵的性能大大降低。如果掺入适量的空气，使蒸汽在受到压缩时，其分压强也低于泵温的饱和压强，则蒸汽在变成液体前就能被排出泵外去，故本系列2x-4以上的泵都装有能放入一定量气体的掺气阀11见图12X旋片式真空泵结构说明2X型的各种真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。见图2、图3。在泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。高转子前端伸出前轴；后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧支撑开而装于槽内。泵的进气口处有过滤网，而排气口处有挡油网，视镜左边有掺气阀，下边有放油寒。
