海南高品质的旋片式真空泵结构和原理
旋片式真空泵用广泛:
它可单独使用,也可用于增压泵、扩散泵、分子泵的前级泵、维持泵、钛泵的预抽泵用,可用于真空干燥、冷冻干燥、真空脱气、真空包装、真空吸附、真空成形、镀膜、食品包装、印刷、溅射、真空铸造、仪器、仪表配套、冰箱、空调流水线和实验室等真空作业以及配套使用。
旋片式真空泵泵内偏心安装的转子与定子固定面相切,两个(或以上)旋片在转子槽内滑动(通常为径向)并与定子内壁相接触,将泵腔分为几个可变容积的一种旋转变容积真空泵。通常,旋片与泵腔之间的间隙用油来作为密封,所以旋片真空泵一般是油封式机械真空泵。
如泵的冷却水不够,应打开或加大冷却水。D、如装配不当,造成单面磨损,应检查再装。油位过低未到视镜油线位置,应加够油量。掺气阀未关严漏气,应关严。油质变坏,更换新油。旋片真空泵漏大气多是由于泵的端面油封不良所致,这时应打开排气盖,检查B处油池是否缺油,如无油应从加油孔处加油,使油池B处积满油.转片弹簧折断,应拆下更换。阀门片损坏,应更换。前端板上油密封里的密封圈损坏或橡胶变质,应更换。

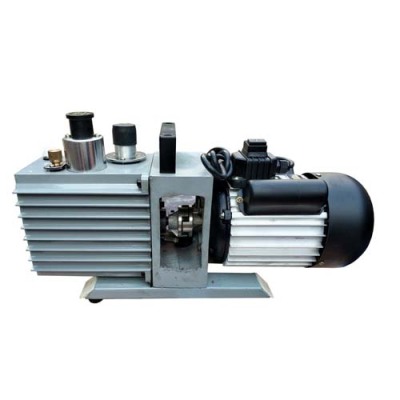

2XZ真空泵长时间不使用时,应加盖好进、排气帽,放置于干燥的场所,注意防潮、防锈;若需要折装检修,一定要由对修泵有一定经验的人员进行,亦可与本公司取得联系。注:直联旋片式真空泵使用说明书对泵油的有关条款不适用于无油真空泵系列。2X型双级旋片式真空泵产品概述:2X型双级旋片式真空泵卧式新型引进产品,属国内空白,已通过省级鉴定,目前已申报国家鉴定本泵系双级偏心式旋片结构。它有偏心装置,泵孔内的转子及转子槽内旋片,转子带动旋片旋转时,旋片紧粘腔壁把进排气口分割开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性缩小气体,推开排气,从而获得真空。本泵同国内同类产品相比,耗电少,真空度高,噪音低,外观美观,重量轻等优点.2X系列的各种真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
体积小、重量轻、噪音低; 设有气镇阀,可抽除少量水蒸气; 限真空度高; 内装强制进油,润滑充分,性能; 设有自动防返油双重保险装置; 保持进气压强为1.33×10Pa时仍可连续运转; 不漏油、不喷油、不污染工作环境,排气装置有专配油雾收集器; 可以配备小口径转换接头和标准的KF接口。抽气速率:4~100L/S (升/秒)限压强:≤6*10-2Pa (帕)
