白城高品质的旋片式真空泵高效率 低噪音
旋片式真空泵是一种油封式机械真空泵,是真空技术中最基本的真空获得设备之一。
旋片式真空泵可以抽除密封容器中的干燥气体,若附有气镇装置,还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的,对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。有单级旋片真空泵和双级真空泵两种。
旋片式真空泵是一种容积泵,它借助于旋片在泵腔中连续运转将气体吸入并压缩,最后由排气口排出。泵主要由定子、转子、旋片等组成,转子被偏心地装入定子腔内。转子槽中有两块旋片,旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。
当转子在定子腔内旋转时,旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动,周期性地将进气口侧的腔内容积扩大而吸入气体,同时逐渐缩小排气口的容积,将已吸入的气体压缩,然后从排气口排出从而达到抽气的目的。

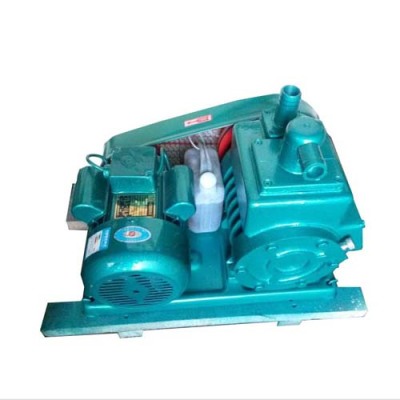

如果 2X型真空泵长期搁置不用,应将油放尽并清洗泵,然后注入新油.2X型旋片真空泵进气口的过滤网应保持清洁,以免抽气速度下降。注:产品使用真空泵油为:100#高速真空泵油(1#真空泵油)2X型旋片式真空泵概述:该旋片真空泵系双级偏心式旋片结构。它有偏心装置,泵孔内的转子及转子槽内旋片,转子带动旋片旋转时,旋片紧粘腔壁把进排气口分割开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性缩小气体,推开排气,从而获得真空。2X型旋片式真空泵同国内同类产品相比,耗电少,真空度高,噪音低,外观美观,重量轻等优点.各种2X型旋片式真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
水环式真空泵工作原理:水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时,将水甩至泵壳形成一个水环,环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心,右半轮毂与水环间的进气空间4逐渐扩大,从而形成真空,使气体经进气管进入泵内进气空间。随后气体进入左半部,由于毂环之间容积被逐渐压缩而增高了压强,于是气体经排气空间及排气管被排至泵外。罗茨真空泵工作原理:转子的不断旋转,被抽气体从进气口吸入到转子与泵壳之间的空间v0内,再经排气口排出。由于吸气后v0空间是全封闭状态,所以,在泵腔内气体没有压缩和膨胀。但当转子顶部转过排气口边缘,v0空间与排气侧相通时,由于排气侧气体压强较高,则有一部分气体返冲到空间v0中去,使气体压强突然增高。当转子继续转动时,气体排出泵外。
按照电机标牌所示电压和接线方式接上电源,并建议采用保险装置以免超载,判明电机旋转方向,应与泵上箭头方向一致。取下排气塞装上排气罩,或将排所嘴上的套子取下。旋片真空泵需冷却者接上水源。如使泵抽除有毒的及腐蚀黑金属的气体、对真空油起化学变化的气体、及超过常温和有尘埃的气体时,应在进气管道上加装中和、冷却、过滤等有关装置配合使用,否则将影响旋片真空泵使用性能和寿命。抽除对人体有害的气体时,应安上相应的管道,将排出气体引至室外远离工区进行处理。
