福州高品质的旋片式真空泵供应商
应用范围
广泛应用在航天、航空、原子、石油、化工、制药、电工、陶瓷、冶炼、新材料、真空热处理、真空镀膜等行业。 滑阀真空机组具有显著的节能效果,真空度高,高真空区间抽气量大,可广泛应用于电力工业的变压器、电线电缆、电容器的真空浸渍、真空干燥工艺中。
是真空镀膜、真空冶炼、真空热处理、真空滤油、冷冻干燥;航空模拟试验较理想的真空设备。如抽吸含有少量水蒸汽或少量粉尘的气体,应加装过滤装置。
水环式真空泵的构造,泵轴上安装了对于圆柱形泵壳偏心的星形叶轮,启动前,向泵内注入规定高度的水。当叶轮旋时,由于离心力的作用将水甩至泵体四壁,形成一个和转轴同心的水环,水环上部的内表面与轮壳相切,水环下半部的内表面则与轮壳形成了一个气室,这个气室的容积在右半部是递增的,在前半圈黄区域随着轮壳与水环间容积的增加而形成真空,因此空气通过抽水管及真空泵泵壳端盖上月牙形的进气口被吸入真空泵内;在后半圈红区域中,随着轮壳与水环间容积的减少而空气被压缩,经过泵壳端盖上另一个月牙形排气口被排出。叶轮不断地旋转,水环式真空泵就能把空气抽走。

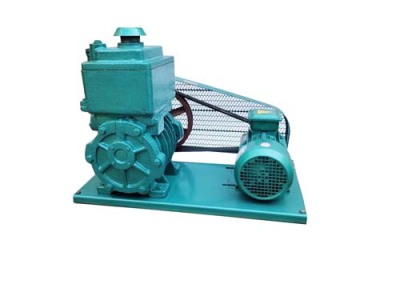

2X型旋片式真空泵的维修:将旋片式真空泵拆离真空系统,放油先拆低真空端(见图3),取下后端板后,再取低真空转子及键,然后将前端板拆下,取出真空转子及转片、弹簧等,取下视镜、排气阀门、排气盖,用汽油或者用酒精彻底清洗零件。拆时应注意每个零件的部位,方向及组合松紧,拆下的零件应分开放置, 不允许混在一起,互相磨伤。检查零部件,看有无磨损或拉毛,打烂等不良现象,按情况进行修理或更换。注意前后端板发现有较大程度的擦伤,说明装配时转子与中隔板不垂直,应予调整定位销钉,如太严重时应予修理或更换。旋片式真空泵检查间隙:分别将高转子放入高真空室,低转子放入低真空室,用刀口尺及厚薄规检查间隙,两端的间隙应基本相等。
抽速度是根据几何尺寸算出的在大气压强j时,实际抽速与几何抽速基本相符合,在各种不同的压强时,抽速有一定下降,抽速与压力关系见图4。温升是指泵温稳定后,在排气阀门处的油的温度与室温之差。2X旋片式真空泵型号表示方法:列2K—1,2代表双级泵,K代表旋片式真空泵,一横线后面的数字代表每秒钟的抽速。2X型双级旋片式真空泵使用说明:旋片真空泵运转注意事项:断续起动1—2次,观察在运转中有无异常声响及的震动,无问题方可边续运转。
