计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动，并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。

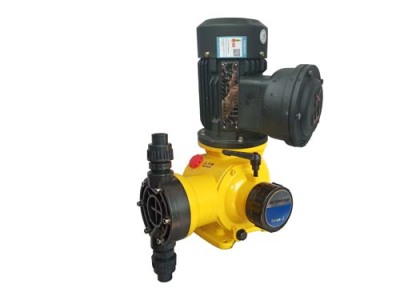

计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式，活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间，然后经出口单向阀将其重力推出，完成一次计量和输送。上 述动作周而复始，实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下，吸入到泵头的流体应充满定容 积空间，排出后流体无残留。因液体不可压缩的特性，这种容积计量的方式是*准确的。当然，定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程，即改变定量容积，使得每次输送的流体容积增大或缩小；另一种是调节动作的快慢，即改变单位时间内吸入-排出的次数。
膜片式，上下2个腔。形状2个碗一样扣一起，中间固定一个膜片。压力表与上腔接通，观察压力表化。上腔冲气体，使得膜片是PTFE复合橡胶的。膜片是软的，一充气就沾满整个上下腔体。液体一进到阻尼器就受到缓冲的作用了，效果好的。气囊式，一般是圆柱形，里边有个气球一样的皮囊。充气后就沾满空腔，压力表同膜片式的。需要计量的液体与气囊接触面积大，重重效果好。安装。阻尼器的安装都是要安装在垂直于计量泵出口的管路、垂直安装。
随州高品质的加药计量泵厂家

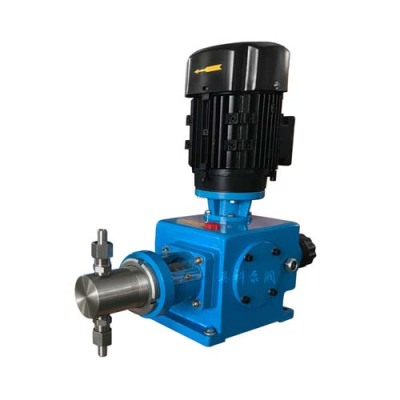

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。加计量泵的工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复循环工作形成连续有压力、定量的排放液体。
随州高品质的加药计量泵厂家
普通卧式多级泵剖视结构图普通多级泵结构组成及特点普通多级泵的泵体部分有:进水段（低压端）、中段（含导叶）、出水段（高压端内嵌平衡环）、尾盖组成；转子部件有:主轴、叶轮、护轴套、平衡盘、平衡套、轴承挡套、叶轮挡套等主要零部件组成。D型卧式多级泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
