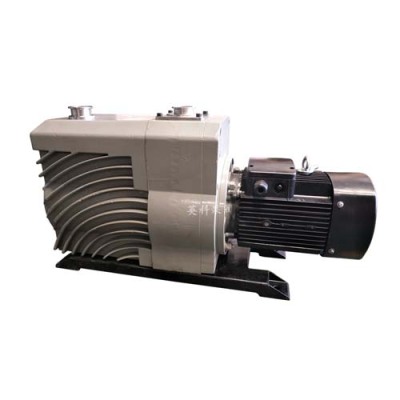

重庆高品质的旋片式真空泵结构和原理
真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。
适用范围:
真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
入口压力范围:100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。
旋片式真空泵工作原理:泵壳内装一偏心的转子。转子上有若干槽，槽内有可以滑动的滑片。转子转动槽内的滑片向四周伸出，不与泵壳接触。气体于滑片与泵壳所包围的空间扩大的一侧吸入，于二者所包围的空间缩小的它侧排出。滑片真空泵所产生的低压可达0.06Pa。齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。
旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。 【2X型双级旋片式真空泵】结构及原理:旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用,转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A 及C 容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B 及D 容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
2XZ旋片式真空泵的故障原因2XZ真空泵的消除方法加油至油标中心线泵油乳化、不清洁泵的进油孔堵塞或供油不足清理进油孔，清洗滤网泵连接管道容器渗漏检查连接管道容器，杜渗漏核对被抽容器大小，重新计算用泵泵使用太久，零件磨损造成间隙增大平磨前、后定子平面、清洗、烘干调整转子顶部偏心间隙，重新装配油箱连接处松动或损坏旋紧螺钉及更换O形圈压强长期过高时抽气量过多
