巴彦淖尔盟高品质的旋片式真空泵工作原理
2XZ系列双级旋片式真空泵为双级直联式结构，它的工作性能由高压级与低压级两部分组成，它的吸入口与真空设备连接，在运转时将容器内气体大量吸入与排出，当设备获得真空时，高压排气伐封闭，高压级吸入的气体将转送到第二级，并经第二级吸入成排出，将真空设备可获得了一定的真空度，该泵的技术参数为6×10-2泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，我厂特采用金属刮片，适用与扩散泵的前级泵，精密一起的配套，实验室、医药、食品包装，电子、电光源等单位使用。
2XZ双级旋片式真空泵是用黑色金属与铝合金制造，属较精密的设备。真空泵的主要工作部件浸在特制的真空泵油中运转。因此，不适用于抽除含氧过高的、有毒、有爆炸性的。对真空泵油起化学反应或对黑色金属有腐蚀的气体，更不能作为压缩机和输送泵使用。
双级旋片式真空泵用于制冷、电子灯泡行业、印刷、制药、食品包装、医疗、仪器、化工、半导体、电真空、气体分析、理化实验等。
旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。 【2X型双级旋片式真空泵】结构及原理:旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用,转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A 及C 容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B 及D 容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
水环式真空泵的构造，泵轴上安装了对于圆柱形泵壳偏心的星形叶轮，启动前，向泵内注入规定高度的水。当叶轮旋时，由于离心力的作用将水甩至泵体四壁，形成一个和转轴同心的水环，水环上部的内表面与轮壳相切，水环下半部的内表面则与轮壳形成了一个气室，这个气室的容积在右半部是递增的，在前半圈黄区域随着轮壳与水环间容积的增加而形成真空，因此空气通过抽水管及真空泵泵壳端盖上月牙形的进气口被吸入真空泵内；在后半圈红区域中，随着轮壳与水环间容积的减少而空气被压缩，经过泵壳端盖上另一个月牙形排气口被排出。叶轮不断地旋转，水环式真空泵就能把空气抽走。

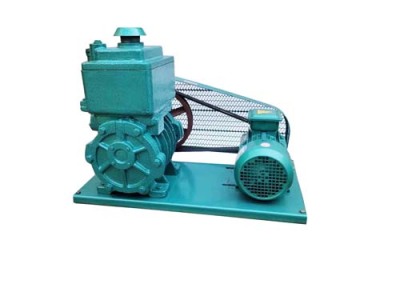

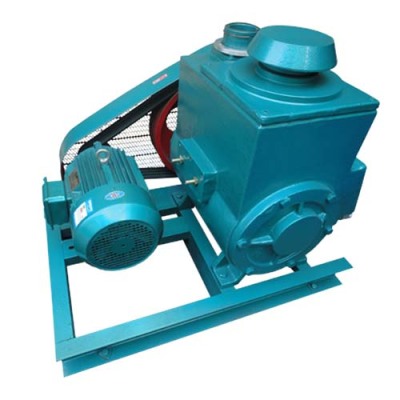

如果 2X型真空泵长期搁置不用，应将油放尽并清洗泵，然后注入新油．2X型旋片真空泵进气口的过滤网应保持清洁，以免抽气速度下降。注:产品使用真空泵油为:100#高速真空泵油（1#真空泵油）2X型旋片式真空泵概述:该旋片真空泵系双级偏心式旋片结构。它有偏心装置，泵孔内的转子及转子槽内旋片，转子带动旋片旋转时，旋片紧粘腔壁把进排气口分割开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性缩小气体，推开排气，从而获得真空。2X型旋片式真空泵同国内同类产品相比，耗电少，真空度高，噪音低，外观美观，重量轻等优点.各种2X型旋片式真空泵的外形和结构是基本相同的，泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
