运城高品质的旋片式真空泵结构和原理

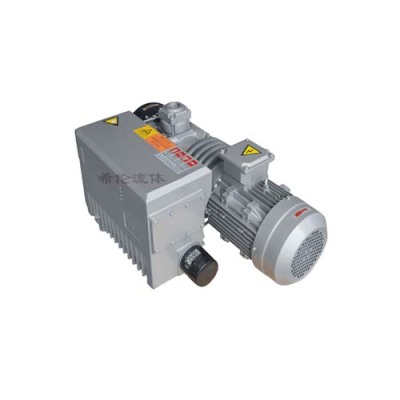

XD系列旋片式真空泵概述:
XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD系列旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。
XD系列真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD系列真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。

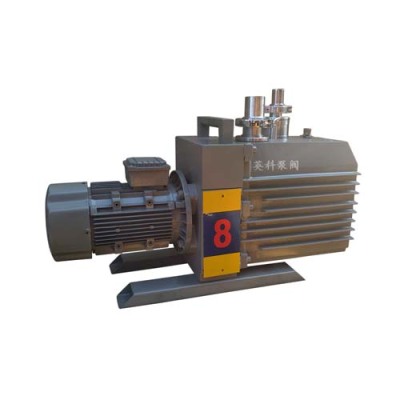

注:安装时应小心，铁屑、污物、尘埃等落入泵内2X型旋片式真空泵的使用说明:旋片真空泵运转注意事项:断续起动1—2次，观察在运转中有无异常声响及的震动，无问题方可边续运转。注意油面应在视镜的两条油标线之间，油量多了会引起起动困难、返油、喷油等不良现象，少了则影响真空度。油量不足时应通过加油孔加油。注意久停的泵油面要下降，将泵连续运转几转后，油面才会上升。打开泵进气嘴上的阀门，打开的大小视具体情况而定。
装配前应清洗干净并烘干，按图4进行装配，先装高真空端，将弹簧转片托起装入高转子内，然后放进高真空室，装上前端板，再装定位销钉，均匀拧紧螺钉，装配后应转动灵活轻松 ，均匀一致。然后再装低真空转子及后端盖，低转片的槽应向后端板一边。再装排气门，排气阀片应贴紧阀板坐，再装其它零件。装配时应注意，凡转动部位应先打上真空油，注意清洁，严禁铁屑泥砂尘埃等落入泵内，定位销钉要接触良好，装好的旋片式真空泵应转动轻松，无转重不均，并没有阻滞现象。总装完后，分别从进气嘴及加油孔加油，旋片式真空泵装油在视镜横线处为止，再试车。
将被抽容器用真空软管或法兰与旋片真空泵相联结，如用法兰联接时，法兰上应有橡胶圈槽，形式及尺寸见图50联接被抽容器的管径不应小于泵进气口直径，管通宜短，接头宜少，否则影响抽速，管道和接头的漏气量应小。被抽容器的气体量应与泵的抽速相适应，旋片真空泵的抽速关系见图4。在泵与被抽容器之间建议装上一个真空阀，以便控制气体流量。对于泵并建议装上一个放气阀（或电磁阀）以便停车时对泵放气,能返油以及容易起动。
