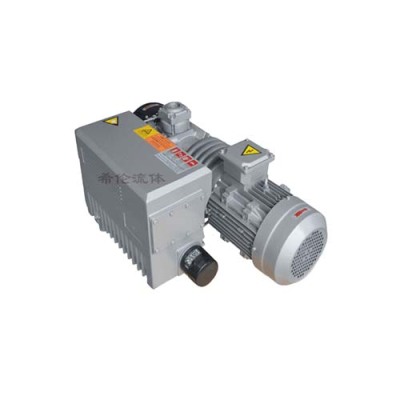

贺州高品质的旋片式真空泵结构和原理
旋片式真空泵是一种油封式机械真空泵，是真空技术中最基本的真空获得设备之一。
旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。有单级旋片真空泵和双级真空泵两种。
旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，最后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。
当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。
泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。在泵体内压入一个中隔板、将泵壳分成高低真空室，各室都有排气门，高真空室排气与低真空室进气相通。高转子前端伸出前轴；后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内，低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子，呈“T”形的旋片由弹簧开而装于槽内。泵的进气口处有过滤网，而排气口处有挡油网，视镜左边有掺气阀，下边有放油塞。
真空泵其它产品:2X系列旋片式真空泵，X系列旋片式真空泵，2XZ系列旋片式真空泵，2XZ系列旋片式真空泵，WX无油旋片式真空泵，XD系列旋片式真空泵，2BV系列水环式真空泵，SK系列水环式真空泵，2SK系列水环式真空泵，SZ系列水环式真空泵，SK系列悬臂式真空泵，2BE系列水环式真空泵，SZB系列水环式真空泵，ZJ型罗茨泵系列，ZJP型罗茨泵系列，罗茨-旋片真空机组，罗茨-水环真空机组，扩散泵机组，无油干泵机组，水喷射泵机组，W型往复式真空泵，WLW型往复式真空泵，2H系列滑阀式真空泵，H系列干泵，K型油扩散泵系列
2X型旋片式真空泵的订货须知:请提供以下详细数据:①旋片式真空泵的产品名称与型号②旋片式真空泵的真空度要求单位PA或MPA③旋片式真空泵抽速要求单位L/S或M3/MIN④旋片式真空泵的使用条件和功况条件⑤旋片式真空泵的电机功率（KW）⑥旋片式真空泵的转速（r/min）⑦旋片式真空泵的电压〔V〕⑧旋片式真空泵的进出口口径⑨旋片式真空泵是否带附件，以便我们的为您正确选型。若已经由设计单位选定我公司的旋片式真空泵的产品型号，请按旋片式真空泵型号直接向公司销售部订购。
