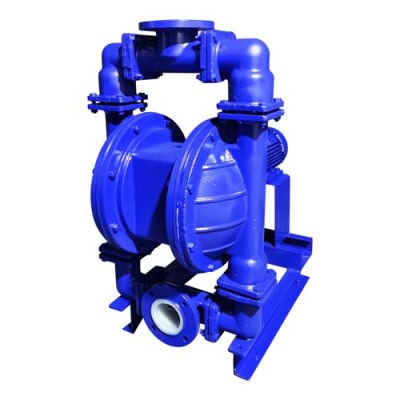

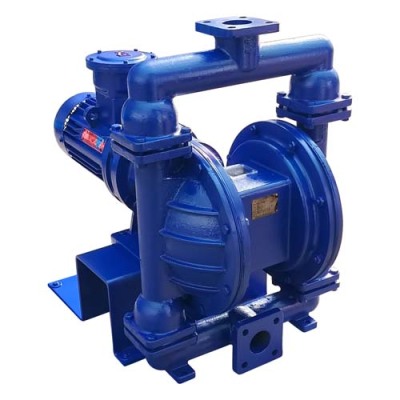

电动隔膜泵工作原理
电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。
产品特点
1:结构紧凑、体积小、重量轻、装拆方便；
2:传动效率高；
3:运转平稳、噪音低；
4:使用寿命长；
5:可无泄漏输送介质；
6:可承受空载运行；
7:不需灌引水，能自吸；
8:通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；
9:根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁腈橡胶、四氟乙烯，完全可以满足不同用户的需要。过流部件也可根据用户要求，分为、不锈钢、衬胶、铝合金电，机分为普通型和防爆型。
隔膜片要有良好的柔韧性，还要有较好的耐腐蚀性能，通常用聚四氟乙烯、橡胶等材质制成。隔膜片两侧带有网孔的锅底状零件是为了膜片部产生过大的变形而设置的，一般称为膜片限制器。气动隔膜泵的密封性能较好，能够较为容易地达到无泄漏运行，可用于输送酸、碱、盐等腐蚀性液体及高粘度液体。在泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。压缩空气从泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。
商洛高品质的电动隔膜泵工作原理
气动隔膜泵在易燃易爆的环境中用气动泵且成本低，如燃料、火、炸的输送，因为:、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动小。在工地恶劣的地方，如建筑工地、 工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。另外气动隔膜泵体积小易于移动，不需要地基，占地面小，安装简便经济。可作为移动式物料输送泵。
商洛高品质的电动隔膜泵工作原理
蒸汽压力:液体在其自由表面上的蒸汽产生压力在泵操作系统中,操作压力都不能低于蒸汽压,否则形成的蒸汽将部分或切断入泵的流体粘度:由于流体内部摩擦的存在,粘度这一性质使流体产生流动阻力水锤作用:较高的形成静压头作用于泵上产生内压隔膜泵是容积泵中一种的形式，它是依靠一个隔膜片的来回鼓动而改变工作室容积的吸入和排出液体的。隔膜泵主要由传动部分和隔膜缸头两大部分组成。传动部分是带动隔膜片来回鼓动的驱动机构，它的传动形式有机械传动、液压传动和气压传动等。其中应用较为广泛的是液压传动。隔膜泵的工作部分主要由曲柄连杆机构、柱塞、液缸、隔膜、泵体、吸入阀和排出阀等组成，其中由曲轴、连杆、柱塞和液缸构成的驱动机构与往复柱塞泵相似。隔膜泵工作时，曲柄连杆机构在电动机的驱动下，带动柱塞作往复运动，柱塞的运动通过液缸内的工作液体而传到隔膜，使隔膜来回鼓动。
