计量泵工作原理结构及类型
计量泵的设计思路源于注射针筒。早期的计量泵雏形就是由电机及偏心机构直接带动不 同容积、不同材质注射针筒的柱塞做往复运动，并在进出口管线上各加一只逆止阀而构成。经数十年的不断改进而发展到现在的形态和结构。
计量泵主要由驱动、定量输送(泵头)和控制电路三部分组成。辅助部分包括进口与出口单向阀(大多为球状阀芯)、吸入管端口连接的带有滤网的底阀、排出管端口连接的抗虹吸阀或背压阀、安全阀等备件。驱动机构又分为电磁驱动、液压驱动和电机-曲柄联杆机构驱动以及气动驱动等。定量输送(泵头)部分又分为单泵头和双泵头两种款式，活塞又分为柱塞式和隔膜式两大类。
计量泵的工作原理和动作过程如下。隔膜(柱塞)在驱动力的作用下将被输送流体经单 向阀吸入泵头中的定容积空间，然后经出口单向阀将其重力推出，完成一次计量和输送。上 述动作周而复始，实现了对流体的计量输送。每次定量输送的计量保证条件是由泵头中的定 量容积决定的。在保障各部分气密性和驱动力足够的前提下，吸入到泵头的流体应充满定容 积空间，排出后流体无残留。因液体不可压缩的特性，这种容积计量的方式是*准确的。当然，定量容积的几何尺寸加工精度*决定了流体输送量的准确程度。改变输送量的方式有两种:一种是调节冲程，即改变定量容积，使得每次输送的流体容积增大或缩小；另一种是调节动作的快慢，即改变单位时间内吸入-排出的次数。
过程控制应用中广泛采用0/4-20mA模拟电流信号作为传感器、控制器和执行机构间信号交换的标准，具有外控功能的计量泵亦主要采用这种方式，实现对冲程频率和冲程频率的外部调节。位置式伺服机构是实现冲程长度调节的普遍方法。一体化的伺服机构被设计成能够直接接受来自调节器或计算机的0/4-20mA控制信号，从而自动调节冲程长度在0-100％范围内变化。相对而言实现冲程频率调节的方法比较多样，主要有变频电机控制和直接继电触点控制两种。经由0/4-20mA电流信号控制的变频调速器驱动计量泵电动机按所需速度运行，从而实现冲程频率的调节。对于电磁驱动和部分电机驱动的计量泵，亦可以利用外部触点信号来调节冲程频率。
临高高品质的加药计量泵厂家
机械隔膜式计量泵与排出压力无关的恒定流量。计量泵有流量可调节和不可调节的两种，前者的适用性更广。计量泵（Metering pump）也称定量泵或比例泵。计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（是腐蚀性液体）一种容积泵。计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制、食品等各工业领域中。
临高高品质的加药计量泵厂家

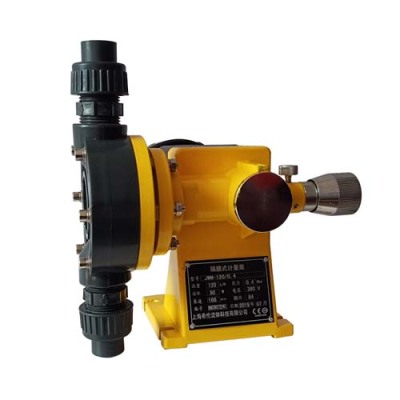

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定柱塞行程，率为95%。
