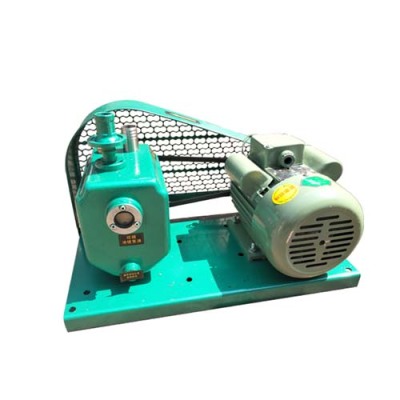

X型旋片式真空泵的介绍及用途:
X型旋片式真空泵系单级旋片式真空泵，国内首创的能抽除大量水蒸气的新产品，由于泵本身带有油再生装置和可靠的气镇装置，延长了泵油的使用寿命。X型旋片式真空泵用来对密封容器抽除气体所获得真空的基本设备，适用于电子器件制造，真空干燥、过滤、浸渍、涂膜、焊接、冶炼及实验室装备等（工艺品专用泵）。它可单独使用，也可作为罗茨泵、扩散泵的前级泵使用，但不适用于自一容器抽至另一容器作输送泵用。当抽除含氧过高的、有爆炸性的、对黑色金属有腐蚀性的、对真空油起化学反应的有水的、有灰埃的等等气体时，应加附设装置。主要型号有:X-100型单级旋片式真空泵、X-150型单级旋片式真空泵。
三、X型旋片式真空泵的特点:
1、X型旋片式真空泵具有极限真空高，由于其转子偏心质量小，且对转子作了平衡，故振动小。
2、X型旋片式真空泵抽气效率高。
3、X型旋片式真空泵气镇性能好。X型旋片式真空泵有经过特殊设计的气镇装置可向排气腔充入干燥气体，从而大大降低排出气体中蒸汽的分压力。当其低于泵温下的饱和蒸汽压时即可随充入空气排出泵外，而避免凝结在泵中。
4、X型旋片式真空泵配有温控水量调节阀。泵工作时通过泵自身所配上述调节水压，可将泵温调至75oC±5oC，从而提高排出泵外，但应使泵温不超过80oC（油箱测温点）。
5、X型旋片式真空泵有油水分离器。
它能够使泵油中的杂质和凝结物积存到油水分离器的底部，通过安装在底部的放水阀排出泵外。
一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。如果环境温度低，起动困难，限真空要求不高，可采用粘度较上略低的真宅泵油或机械油2XZ旋片式真空泵用途及使用注意事项2XZ真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵，
旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业，以及配合其它真空作业之用。4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。 【2X型双级旋片式真空泵】结构及原理:旋片式真空泵泵原理图，转子3及7与高真空室外1及低真空室6相切，转子3及7沿箭头方向旋转，带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用,转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A 及C 容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B 及D 容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。
水环泵的压缩比由泵的吸气口终了位置和排气口开始位置所决定。因为吸气口终止位置决定着吸气腔吸入气体的体积；而排气口开始的位置决定着排气时压缩了的气体的体积。对已经确定了结构尺寸的水环泵，可以求出其压缩比。水环式真空泵的工作原理是:水环泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它属于变容式真空泵。叶轮被偏心的安装在泵体中，当叶轮旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。水环的上部内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触。
